Shenzhen HiLink Technology Co.,Ltd.

οπτικός πομποδέκτης ZTE 40G QSFP SR4 150m SFP με το συνδετήρα MPO MTP

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HILINK
Πιστοποίηση: CE FCC Rohs
Αριθμό μοντέλου: HL-qsfp-40g-SR4
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Η στατική τσάντα, πλαστικό επίπεδο, λιανικό κιβώτιο, απαιτεί κοντά
Όροι πληρωμής: L/C, T/T, Western Union. Paypal
Δυνατότητα προσφοράς: 10000/pcs/month
  • Λεπτομερής ενημέρωση
  • Περιγραφή προϊόντων

Λεπτομερής ενημέρωση

Συσκευασία: 40G QSFP+ Απόσταση: 100 μ
Μήκος κύματος: 850nm συνδετήρας: MPO/MTP
τύπος ινών: MMF Λειτουργούσα θερμοκρασία: 0~+70℃
Εξουσιοδότηση: 3 έτη Λογότυπο: Μπορέστε να προσαρμοστείτε
Υψηλό φως:

οπτικός πομποδέκτης 150m SFP

,

Οπτικός πομποδέκτης MPO MTP SFP

,

οπτική ενότητα πομποδεκτών 40G QSFP

Περιγραφή προϊόντων

Συμβατό 40G QSFP SR 850nm 150m ZTE οπτικός πομποδέκτης SFP



ΠΕΡΙΓΡΑΦΕΣ ΠΡΟΪΟΝΤΩΝ



Το HL-qsfp-40g-SR4 είναι ένας Pluggable, παράλληλου, οπτικών ινών QSFP+ πομποδέκτης τέσσερις-καναλιών, για InfiniBand QDR/DDR/SDR, ένα κανάλι ινών 12G/10G/8G/4G/2G, ένα PCIe και εφαρμογές της SAS. Η πλήρης-διπλή οπτική ενότητα QSFP προσφέρει τον ανεξάρτητο 4 διαβιβάζει και λαμβάνει τα κανάλια, κάθε ένα ικανό της λειτουργίας 11.3Gbps για ένα συνολικό ποσοστό στοιχείων του 45.2Gbps 100m χρησιμοποιώντας την ίνα OM3. Αυτές οι ενότητες έχουν ως σκοπό να λειτουργήσουν σε θέματα των συστημάτων πολλαπλού τρόπου ινών χρησιμοποιώντας τη σειρά λέιζερ 850nmVCSEL. Ένα καλώδιο κορδελλών οπτικής ίνας με έναν συνδετήρα MPO/MTP μπορεί να συνδεθεί με το δοχείο ενότητας QSFP. QSFP+ SR4 είναι ένα είδος παράλληλου πομποδέκτη που παρέχει την αυξανόμενη πυκνότητα λιμένων και τη συνολική εξοικονόμηση κόστους συστημάτων.



ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ ΠΡΟΪΟΝΤΩΝ

· Πλήρης-διπλές ενότητες πομποδεκτών τέσσερις-καναλιών

· Ποσοστό στοιχείων μετάδοσης μέχρι 11.3Gbit/s ανά κανάλι

· Μέχρι 100m στην πολλαπλού τρόπου ίνα OM3 (MMF) και 150m σε OM4 MMF

· Χαμηλής ισχύος κατανάλωση <1>

· Λειτουργούσα θερμοκρασία περίπτωσης: 0 σε 70℃

· 3.3V τάση παροχής ηλεκτρικού ρεύματος

· Καυτός Pluggable τύπος QSFP

· Δοχείο συνδετήρων MPO

· Ενσωματωμένη ψηφιακή διαγνωστική λειτουργία



ΕΦΑΡΜΟΓΕΣ

· Ιδιόκτητες διασυνδέσεις υψηλής ταχύτητας

· Το Infiniband QDR και ΟΔΓ διασυνδέει

   · Κέντρο δεδομένων



ΣΕΙΡΆ QSFP



Αριθμός μερών Περιγραφή προϊόντων
HL-qsfp-40g-SR4 QSFP+, 40Gb/s, 40GBASE-SR4, MMF, 850nm, 150M
HL-qsfp-40g-LR4 QSFP+, 40Gb/s, 40GBASE-LR4, SMF, 1310nm, 10KM
HL-qsfp-40g-ER4 QSFP+, 40Gb/s, 40GBASE-ER4, SMF, 1310nm, 40KM
HL-qsfp28-100g-SR4 QSFP+, 100Gb/s, 100GBASE-SR4, MMF, 850nm, 150M
HL-qsfp28-100g-LR4 QSFP+, 100Gb/s, 100GBASE-LR4, SMF, 1310nm, 10KM
HL-qsfp28-100g-ER4 QSFP+, 100Gb/s, 100GBASE-ER4, SMF, 1310nm, 40KM
HL-qsfp28-100g-ZR4 QSFP+, 100Gb/s, 100GBASE-ZR4, SMF, 1310nm, 80KM

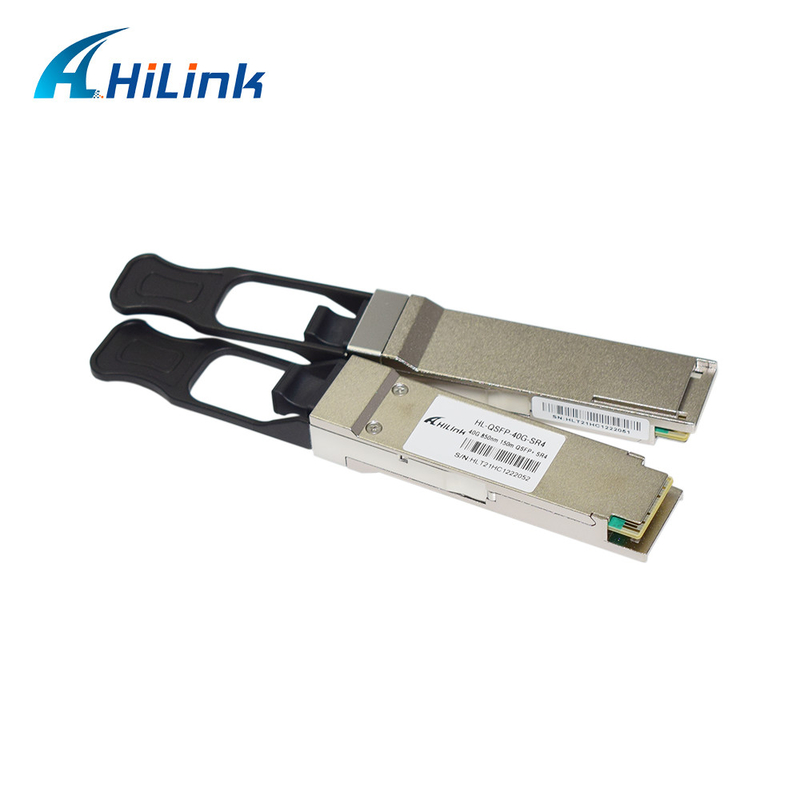

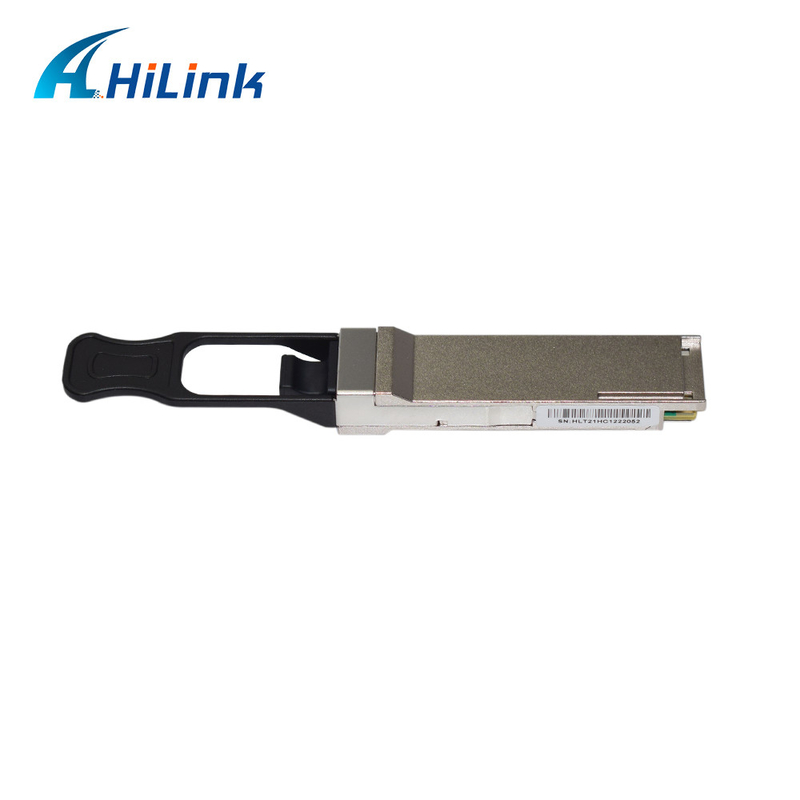

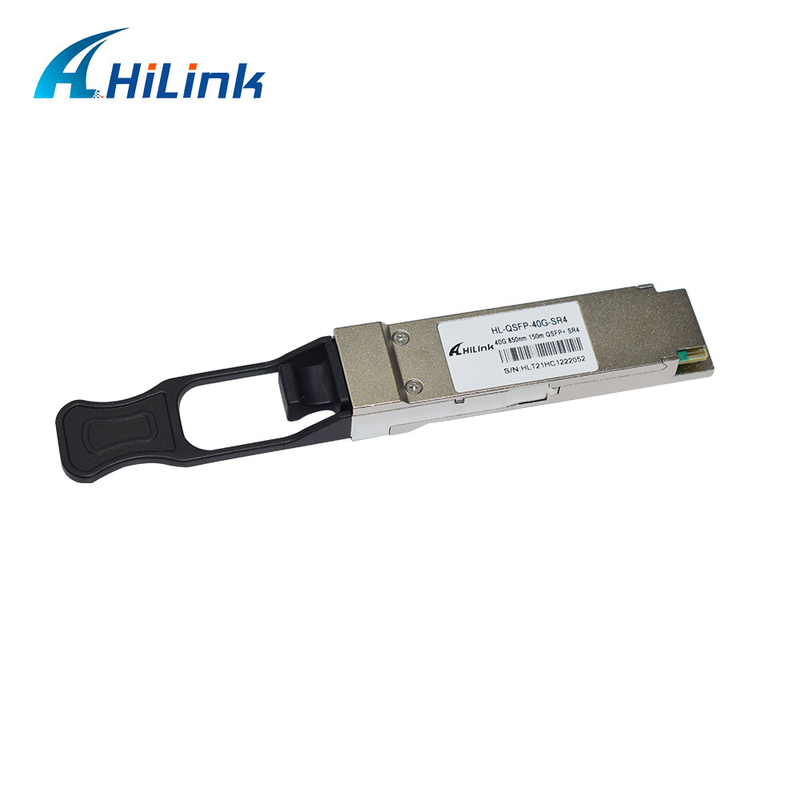

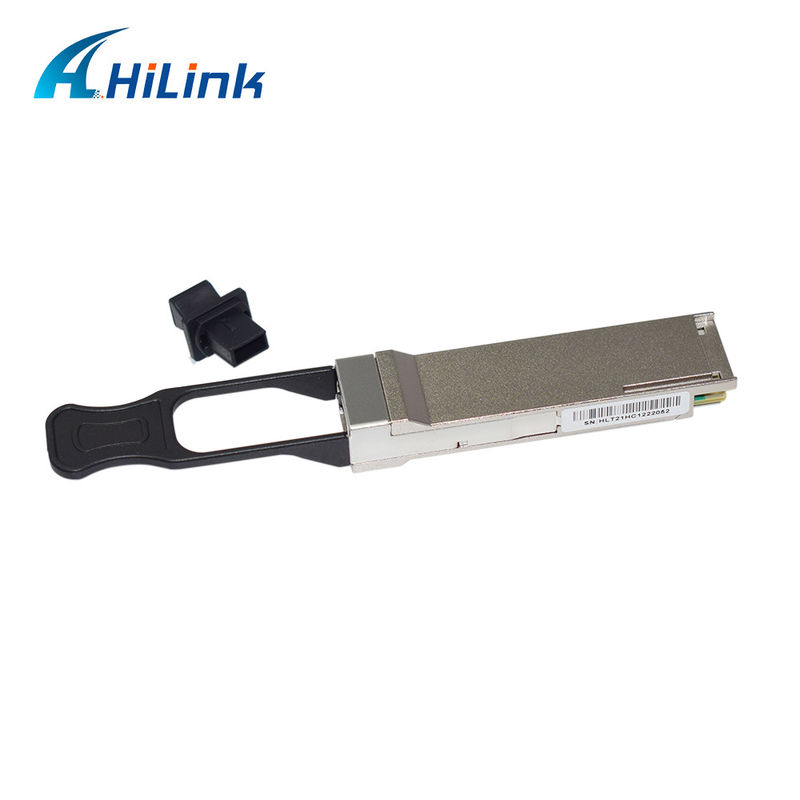

Η ΕΙΚΟΝΑ ΠΡΟΪΟΝΤΩΝ ΠΑΡΟΥΣΙΑΖΕΙ

οπτικός πομποδέκτης ZTE 40G QSFP SR4 150m SFP με το συνδετήρα MPO MTP 0

Οπτικές παράμετροι



Παράμετρος Σύμβολο Λ. Χαρακτηριστικός Max Μονάδα Σημειώσεις
Συσκευή αποστολής σημάτων
Κεντρικό μήκος κύματος λC 840   860 NM 1
Φασματικό πλάτος RMS λrms     0,65 NM 1
Μέση δύναμη έναρξης, κάθε πάροδος PAVG -7.6   2.3 dBm
Οπτικό εύρος διαμόρφωσης (OMA) POMA -5.6   0 dBm 1
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων Ptx, διαφορά     4.0 DB
Δύναμη έναρξης στη OMA μείον τη συσκευή αποστολής σημάτων και την ποινική ρήτρα διασποράς (TDP), κάθε πάροδος Oma-TDP -6.5     DB 1
Χρόνος ανόδου/πτώση Tr/Tf     50 CP
Αναλογία εξάλειψης ER 3.5     DB
Περιθώριο μασκών ματιών συσκευών αποστολής σημάτων EMM 10     % 2
Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος Poff     -30 dBm
Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3}   {0,23, 0,34, 0,43, 0,27, 0,35, 0,4}
Δέκτης
Κεντρικό μήκος κύματος λC 840 850 860 NM
Κατώτατο όριο ζημίας THd 3.4     dBm
Υπερφόρτωση, κάθε πάροδος OVL 2.4     dBm
Ευαισθησία δεκτών στη OMA, κάθε πάροδος SEN     -9.5 dBm
Η απώλεια σημάτων βεβαιώνει το κατώτατο όριο LOSA -30     dBm
Κατώτατο όριο Deassert απώλειας σημάτων LOSD     -12 dBm
Υστέρηση Los LOSH 0,5   8 DB
Οπτική επιστροφής απώλεια ORL     -12 dBm
