Λεπτομέρειες:
|
|
| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | HILINK |
| Πιστοποίηση: | CE FCC Rohs |
| Αριθμό μοντέλου: | HL-10g-SFP-zr-120KM |
|
Πληρωμής & Αποστολής Όροι:
|
|
| Ποσότητα παραγγελίας min: | 1pcs |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων, λιανικό κιβώτιο, ή από απαιτημένος |
| Χρόνος παράδοσης: | 1-4 ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 3000 ζευγάρια την εβδομάδα |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό μεταφοράς δεδομένων: | 10Gbps | Ανώτατη απόσταση: | 120km |
|---|---|---|---|
| Μήκος κύματος 1: | 1550nm | Διεπαφή: | Διπλός συνδετήρας LC |
| Τύπος: | SMF | Εξουσιοδότηση: | 3 έτη |
| Υψηλό φως: | ZR SFP+ 120KM ενότητα πομποδεκτών,ενότητα πομποδεκτών 1550nm SFP+,Πομποδέκτης SMF 10G SFP+ |
||
Περιγραφή προϊόντων
Καυτό Pluggable 10G SFP+ SMF 80KM ZR ZR 80KM 1550nm SFP πομποδεκτών 10G
Γενικό
HLPG120D HILINK είναι μια πολύ συμπαγής ενότητα πομποδεκτών 10Gb/s οπτική για τις τμηματικές εφαρμογές οπτικών επικοινωνιών σε 10Gb/s. Το HLPG120D μετατρέπει ένα τμηματικό ηλεκτρικό ρεύμα στοιχείων 10Gb/s στο οπτικό σήμα παραγωγής 10Gb/s και ένα οπτικό σήμα εισαγωγής 10Gb/s στα τμηματικά ηλεκτρικά ρεύματα στοιχείων 10Gb/s. Η ηλεκτρική διεπαφή υψηλής ταχύτητας 10Gb/s είναι πλήρως υποχωρητική με την προδιαγραφή SFI.
Η υψηλή επίδοση 1550NM δρόσισε τη συσκευή αποστολής σημάτων CML και ο υψηλός δέκτης ευαισθησίας APD παρέχει την ανώτερη απόδοση για τις εφαρμογές Ethernet στις συνδέσεις μέχρι 120km.
Η ενότητα SFP+ compliants με sff-8431, sff-8432 και IEEE 802.3ae το 10gbase-zr. Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472.
Ο πλήρως υποχωρητικός τύπος SFP παρέχει το καυτό pluggability, τις εύκολες οπτικές βελτιώσεις λιμένων και τη χαμηλή εκπομπή της EMI.
Χαρακτηριστικά γνωρίσματα
ανοχή διασποράς 0 έως +2400 ps/nm (προσιτότητα ~120km χωρίς αποζημίωση διασποράς)
Υποστηρίξεις 9,95 έως 11,3 ποσοστά δυαδικών ψηφίων Gb/s
Καυτός-Pluggable
Διπλός συνδετήρας LC
1550 δροσισμένη NM συσκευή αποστολής σημάτων CML, φωτοανιχνευτής APD
Συνδέσεις SMF επάνω με 120km
2-wire διεπαφή για τις διοικητικές προδιαγραφές υποχωρητικές με SFF 8472 ψηφιακή διαγνωστική διεπαφή ελέγχου
Παροχή ηλεκτρικού ρεύματος: +3.3V
Κατανάλωση ισχύος<1>
Σειρά θερμοκρασίας: 0~ 70°C
RoHS υποχωρητικό
Εφαρμογή
10GBASE-ZR/ZW Ethernet
SONET OC-192/SDH
10G ίνα channe
SFP+ πομποδέκτες
| 10G ενότητα SFP | SFP-10g-SR | DOM SFP 10G 850nm 300M LC |
| SFP-10g-LR | DOM SFP 10G 1310nm 10KM LC | |
| SFP-10g-ER | DOM SFP 10G 1310nm 40KM LC | |
| SFP-10g-ER | DOM SFP 10G 1550nm 40KM LC | |
| SFP-10g-zr | DOM SFP 10G 1550nm 80KM LC | |
| SFP-10g-zr-100 | DOM SFP 10G 1550nm 100KM LC | |
| SFP-10g-zr-120 | DOM SFP 10G 1550nm 120KM LC |

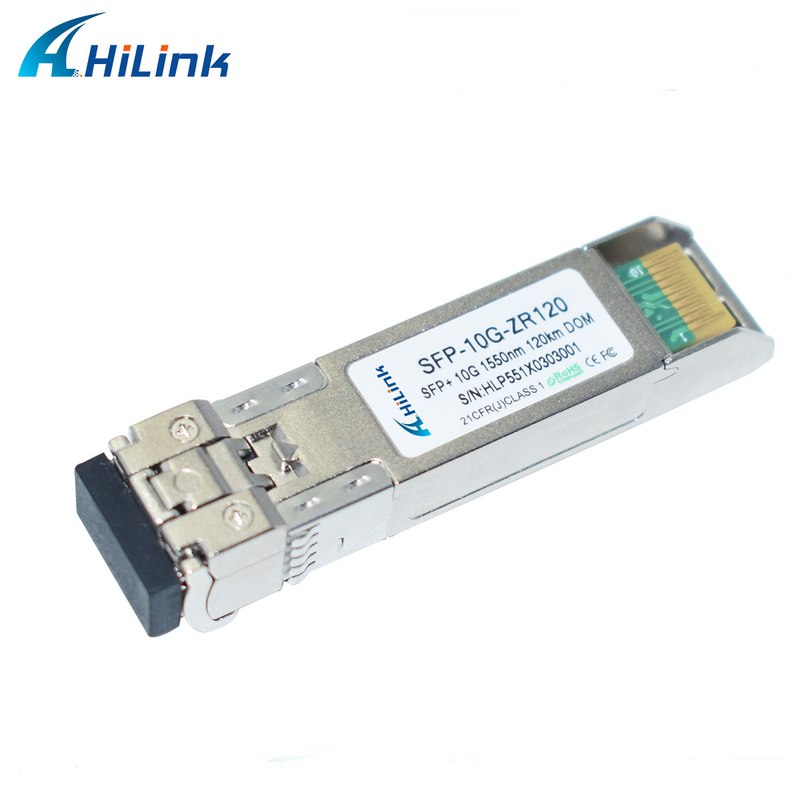

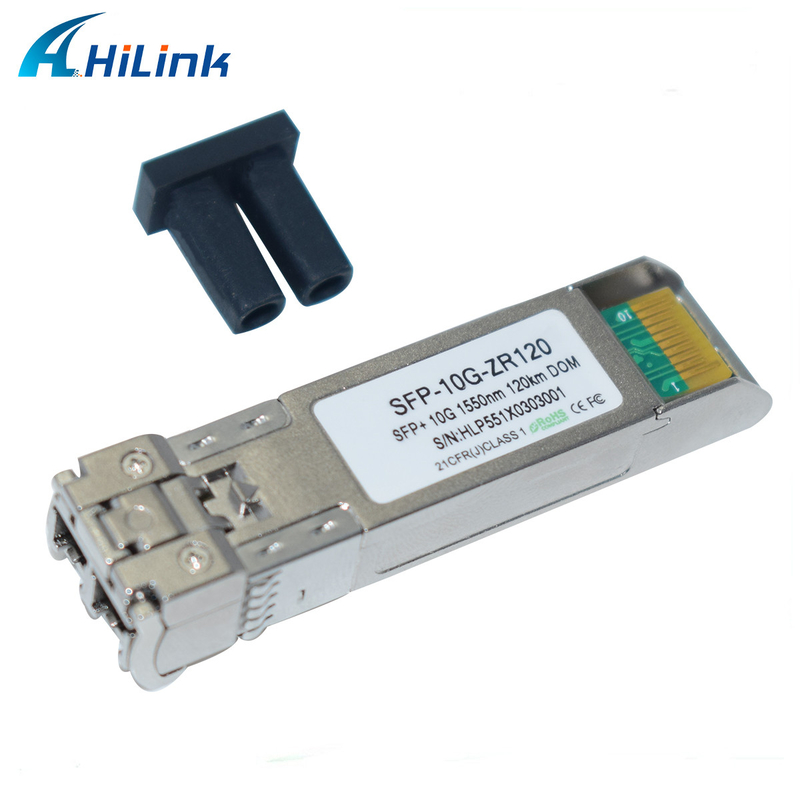

Εικόνα προϊόντων
Οπτικές παράμετροι (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, VCC =3.135 σε 3,465 βολτ)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Χαρακτηριστικός | Μέγιστο. | Μονάδα | Σημείωση |
| Τμήμα συσκευών αποστολής σημάτων: | ||||||
| Κεντρικό μήκος κύματος | λt | 1530 | 1550 | 1565 | NM | |
| φασματικό πλάτος | △λ | 0,3 | NM | |||
| Μέση οπτική δύναμη | Pavg | 0 | +5 | dBm | 1 | |
| Οπτική δύναμη OMA | Poma | -2.1 | dBm | |||
| Λέιζερ από τη δύναμη | Poff | -30 | dBm | |||
| Αναλογία εξάλειψης | ER | 8.2 | DB | |||
| Ποινική ρήτρα διασποράς συσκευών αποστολής σημάτων | TDP | 3.0 | DB | 2 | ||
| Σχετικός θόρυβος έντασης | Rin | -128 | dB/Hz | 3 | ||
| Οπτική ανοχή επιστροφής απώλειας | 21 | DB | ||||
| Τμήμα δεκτών: | ||||||
| Κεντρικό μήκος κύματος | λr | 1260 | 1600 | NM | ||
| Ευαισθησία δεκτών | Sen | -24 | dBm | 4 | ||
| Το Los βεβαιώνει | LOSA | -34 | - | dBm | ||
| Επιδόρπιο Los | LOSD | -24 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | DB | |||
| Υπερφόρτωση | Καθισμένος | -7 | dBm | 5 | ||
| Συντελεστής ανάκλασης δεκτών | Rrx | -26 | DB | |||
Σημείωση:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE802.3ae.
2. Ο αριθμός TWDP απαιτεί τον πίνακα οικοδεσποτών για να είναι SFF-8431compliant. TWDP υπολογίζεται χρησιμοποιώντας τον κώδικα Matlab που παρέχεται στην πρόταση το 68.6.6.2 IEEE802.3ae.
3. 12dB αντανάκλαση.
4. Όροι των τονισμένων δοκιμών δεκτών ανά IEEE802.3ae. Η δοκιμή CSRS απαιτεί τον πίνακα οικοδεσποτών για να είναι sff-8431 υποχωρητικά.
5. Υπερφόρτωση δεκτών που διευκρινίζεται στη OMA και υπό το χειρότερο περιεκτικό τονισμένο όρο.
Διαστάσεις συσκευασίας
.
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| HLSP551XL-Γ (Ι) D120 | SFP+, 9.95 σε 11.3Gb/s, 1550nm EML, 120km, 0~70℃, με DDM |
| HLSP551XL-Γ (Ι) D120 | SFP+, 9.95 σε 11.3Gb/s, 1550nm EML, 120km, -5~80℃, με DDM |
FAQ
Q: Πωλείτε τα μεταχειρισμένα προϊόντα;
Α: No.All τα προϊόντα μας είναι ολοκαίνουργια, δεν χρησιμοποιούμε ποτέ τα τμήματα secont-χεριών.
Q: Ποιους όρους πληρωμής δέχεστε;
Α: T/T, Paypal, Western Union είναι αποδεκτός.
Q: Ποιοι είναι οι στέλνοντας τρόποι μπορούν εσείς να προσφέρουν;
Α: Οι συνηθισμένοι στέλνοντας τρόποι μας είναι DHL, η Fedex, TNT, UPS, EMS κ.λπ. Θα πάρει 3-7days.
Q: Τα προϊόντα σας έρχονται με την εξουσιοδότηση;
Α: Ναι, παρέχουμε 3 έτη εξουσιοδότησης για όλα τα προϊόντα μας από την ημερομηνία της αποστολής.
Q: Πώς να τοποθετήσει μια διαταγή;
Α: 1>Order οι λεπτομέρειες που επιβεβαιώνονται, παρακαλώ μας λένε το πρότυπο και την ποσότητα που χρειάζεστε.
το τιμολόγιο>Proforma 2 που επιβεβαιώνεται, η διαταγή θα τακτοποιηθεί επάνω στην παραλαβή της πληρωμής σας.
το>Confirm 3 και στέλνει τα αγαθά, κατόπιν ο αριθμός καταδίωξης θα σας σταλεί σε αμέσως.
4>We θα βοηθήσουν να ακολουθήσουν τα αγαθά σας έως ότου τα λαμβάνετε ακίνδυνα.
Δεδομένου ότι έχουμε τα διάφορα είδη προϊόντων, εάν δεν μπορείτε να βρείτε το σωστό στοιχείο χρειάζεστε, παρακαλώ μας στείλετε την έρευνα. Θα απαντήσουμε σύντομα.
HILINK διατηρεί το δικαίωμα να γίνουν οι αλλαγές στα προϊόντα ή τις πληροφορίες που περιλαμβάνονται εν τω παρόντι χωρίς προειδοποίηση. Καμία ευθύνη δεν υποτίθεται ως αποτέλεσμα της χρήσης ή της αίτησής τους. Κανένα δικαίωμα στο πλαίσιο οποιουδήποτε διπλώματος ευρεσιτεχνίας δεν συνοδεύει την πώληση οποιωνδήποτε τέτοιωνδήποτε προϊόντων ή πληροφοριών.
Δημοσιευμένος από Shenzhen HILINK τη Co. τεχνολογίας, ΕΠΕ.
