Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
HILINK
Πιστοποίηση:
CE FCC Rohs
Αριθμό μοντέλου:
HL-qsfp-40gbase-ER4
βίντεο
βίντεο

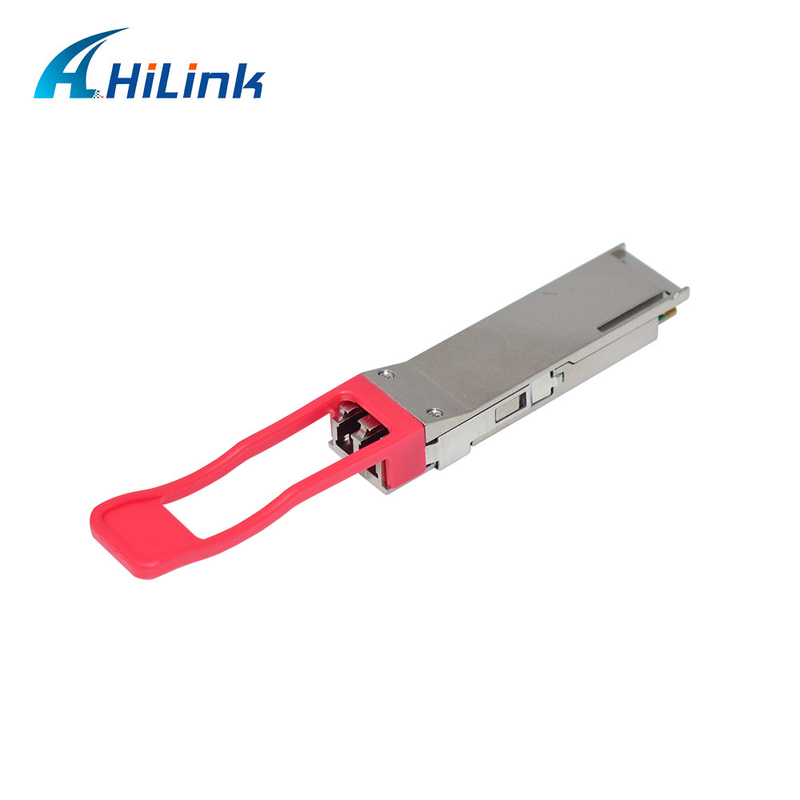

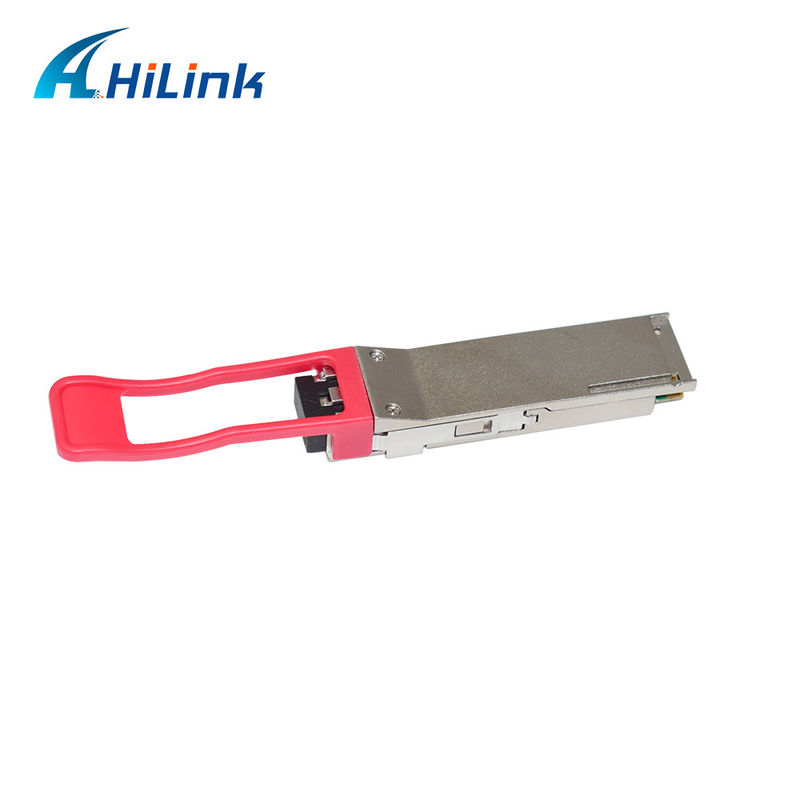

40G QSFP ER4 60KM
Το 40G QSFP ER4 60KM είναι μια ενότητα πομποδεκτών που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών 60km. Το σχέδιο είναι υποχωρητικό σε 40GBASE-ER4 των IEEE P802.3ba προτύπων. Η ενότητα μετατρέπει 4 κανάλια εισαγωγών των ηλεκτρικών στοιχείων 10Gb/s σε 4 οπτικά σήματα CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για την οπτική μετάδοση 40Gb/s. Reversely, από την πλευρά δεκτών, η ενότητα αποδιαυλώνει οπτικά ένα 40Gb/s που εισάγεται σε 4 σήματα καναλιών CWDM, και τους μετατρέπει σε 4 ηλεκτρικά στοιχεία παραγωγής καναλιών.
Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331 NM ως μέλη του πλέγματος μήκους κύματος CWDM που καθορίζεται στο ITU-τ G694.2. Περιέχει έναν διπλό συνδετήρα LC για την οπτική διεπαφή και έναν συνδετήρα καρφιτσών 38 για την ηλεκτρική διεπαφή. Για να ελαχιστοποιήσει την οπτική διασπορά στο μεγάλης απόστασης σύστημα, η single-mode ίνα (SMF) πρέπει να εφαρμοστεί σε αυτήν την ενότητα.
Ράφι που βασανίζει
Διακόπτες και δρομολογητές κέντρων δεδομένων
Δίκτυα μετρό
Διακόπτες και δρομολογητές
βάση-zr Lite 40G
|
Στοιχείο |
Περιγραφή |
|---|---|
| Τύπος πομποδεκτών | QSFP+ |
| Ταχύτητα μετάδοσης | 40GE |
| Κεντρικό μήκος κύματος (NM) |
1271, 1291, 1311 και 1331 NM |
| Συμμόρφωση προτύπων | συμβατό σύστημα με το 40GBASE-ER4 |
| Τύπος συνδετήρων | LC διπλός |
| Εφαρμόσιμο καλώδιο και μέγιστη απόσταση μετάδοσης |
Single-mode ίνα (G.652):
|
| Διαβιβάστε τη δύναμη (dBm) | -2,5 έως +3,2 |
| Μέγιστη ευαισθησία δεκτών (dBm) | -18.5 |
| Δύναμη υπερφόρτωσης (dBm) | -3.5 |
| Αναλογία εξάλειψης (DB) | 8 |
| Λειτουργούσα θερμοκρασία | 0°C σε 70°C (32°F σε 158°F) |
| Αριθμός μερών | HL-qsfp-40g-ER4 |
| Αριθμός μερών | Ποσοστό στοιχείων | Απόσταση | Μήκος κύματος | Δύναμη παραγωγής | Ευαισθησία | Παρατήρηση |
| Hq28-SR-m85-X1D | 100Gbps | ΚΚ 100m (OM4) |
850nm | -8.4 ~ +2.4dBm | -10.3dBm | QSFP28-100G-SR4 |
| Hq28-LR-l13-10D | 100Gbps | SM 10km | 1310nm | -4.3 ~ +4.5dBm | -10.6dBm | QSFP28-100G-LR4 |
| Hq28-LR-l13-10C1 | 100Gbps | SM 10km | 1310nm | -4.3 ~ +4.5dBm | -10.6dBm | QSFP28 100G-LR4-Ethernet |
| Hq28-ER-l13-40D | 100Gbps | SM 40km | 1310nm | -2.9 ~ +4.5dBm | -16.9dBm | QSFP28 100G-ER4 |
| HQ28-K7-L13-Xxx | 100Gbps | SM 2km | 1310nm | -6.5 ~ +2.5dBm | -11.5dBm | QSFP28 100G-CWDM4 |
Η σειρά 25g~100G
| 25G SFP28 SR4 | πομποδέκτης 100M 25Gbps 850nm SFP28 |
| Qsfp-40g-SR4 | Qsfp-SR4, MMF, 850nm, 150M, MPO |
| Qsfp-40g-CSR4 | QSFP+, MMF, 850nm, 300M (OM3) - MPO |
| Qsfp-40g-LR4 | QSFP-LR4, SMF, 1270NM~1330NM, 15KM LC |
| Qsfp-40g-psm-IR4 | QSFP+-IR4, SMF, 1310NM 2KM MPO |
| 40G QSFP+ PSM 10KM | QSFP+-LR4, SMF, 1310NM 10KM MPO |
| 100G QSFP28 SR4 | 100GBASE-SR4 QSFP28 |
| QSFP28 CWDM4 2KM | 100G QSFP28 CWDM4 2KM 1271~1331 |
| QSFP28 CWDM4 500M | 100G QSFP28 CWDM4 500 1271~1331 |
| QSFP28 PSM4 1310nm 2km | QSFP28 PSM4 1310nm 2km MPO SMF |
| 25G SFP28 AOC 1M | 25Gbps 850nm πολλαπλού τρόπου SFP28 AOC 1~100M |
| 25G SFP28 DAC SFF-8402 | SFP28 σε SFP28 DAC 1m 3m 5meter 25G |
| 40G QSFP+ AOC 1M | Qsfp-AOC ενεργό 1~100meter 40Gbase |
| 40G QSFP+ DAC 1M | Παθητικό καλώδιο 1~5M QSFP SFF8436 |
| 100G QSFP28 ΣΕ QSFP28 DAC | 1M 2M 3M 5M παθητική φωνή sff-8665 100G QSFP28 |
| 100G QSFP28-SR4 AOC 1M | Ίνα 100GBASE-SR4 QSFP28 AOC |
