Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
HILINK
Πιστοποίηση:
CE FCC Rohs
Αριθμό μοντέλου:
HL-QSFP-40G-60km
βίντεο
βίντεο

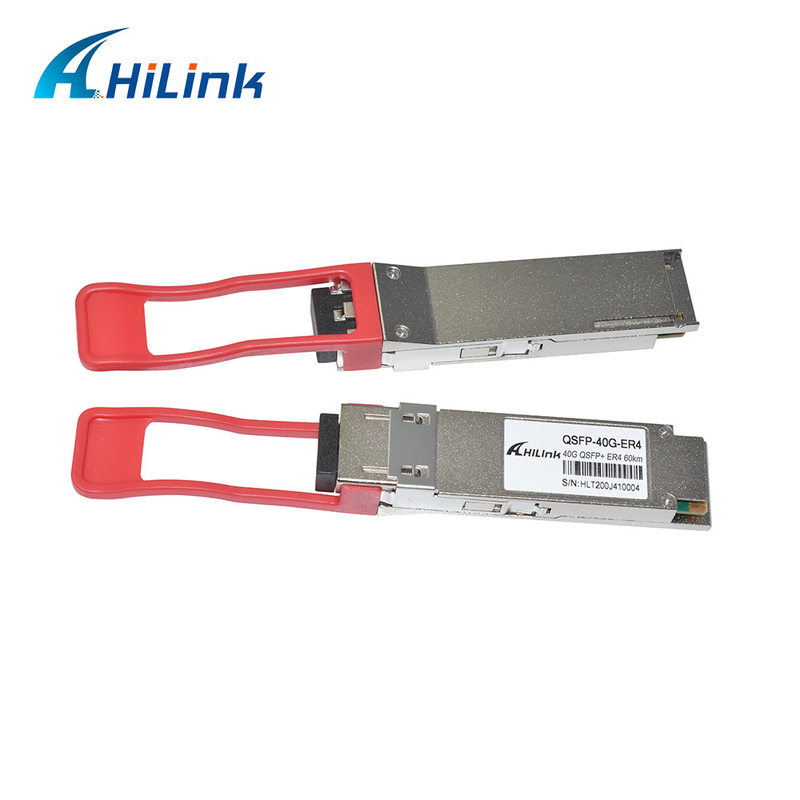

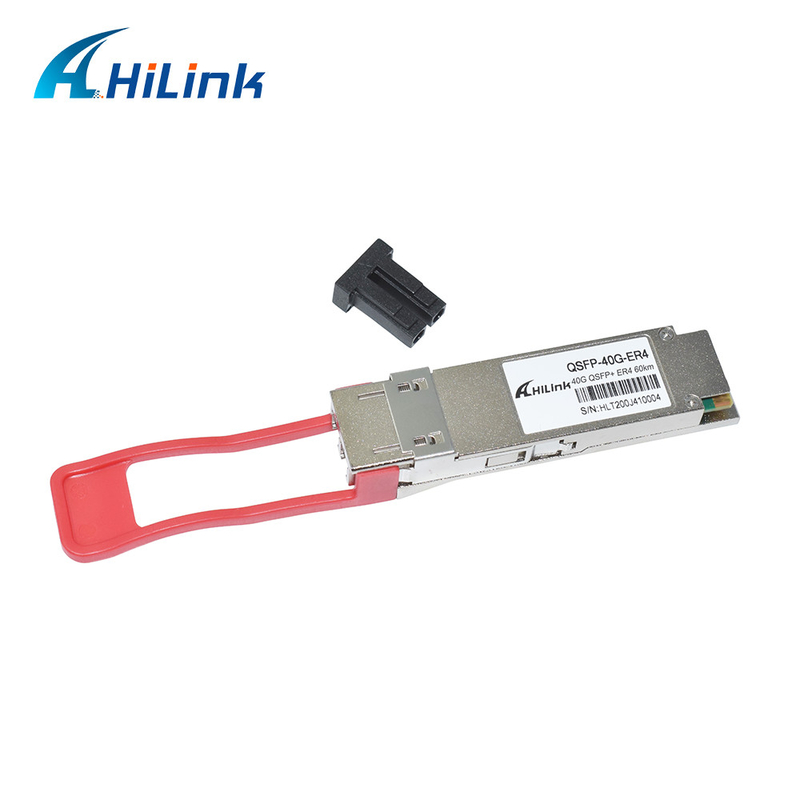

Πομποδέκτης ενότητας 40G QSFP 60km ER4 LC οπτικών ινών με υψηλό - ποιότητα για FTTX
ΠΕΡΙΓΡΑΦΕΣ ΠΡΟΪΟΝΤΩΝ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ ΠΡΟΪΟΝΤΩΝ
ΕΦΑΡΜΟΓΕΣ
ΣΕΙΡΆ QSFP
| Αριθμός μερών | Περιγραφή προϊόντων | |
| HL-qsfp-40g-SR4 | QSFP+, 40Gb/s, 40GBASE-SR4, MMF, 850nm, 150M | |
| HL-qsfp-40g-LR4 | QSFP+, 40Gb/s, 40GBASE-LR4, SMF, 1310nm, 10KM | |
| HL-qsfp-40g-ER4 | QSFP+, 40Gb/s, 40GBASE-ER4, SMF, 1310nm, 40KM | |
| HL-qsfp28-100g-SR4 | QSFP+, 100Gb/s, 100GBASE-SR4, MMF, 850nm, 150M | |
| HL-qsfp28-100g-LR4 | QSFP+, 100Gb/s, 100GBASE-LR4, SMF, 1310nm, 10KM | |
| HL-qsfp28-100g-ER4 | QSFP+, 100Gb/s, 100GBASE-ER4, SMF, 1310nm, 40KM | |
| HL-qsfp28-100g-ZR4 | QSFP+, 100Gb/s, 100GBASE-ZR4, SMF, 1310nm, 80KM | |
Η ΕΙΚΟΝΑ ΠΡΟΪΟΝΤΩΝ ΠΑΡΟΥΣΙΑΖΕΙ
Οπτικές παράμετροι (ΚΟΡΥΦΗ = βολτ 0 έως 70 °C, VCC = 3,0 έως 3,6)
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Παρ. |
| Συσκευή αποστολής σημάτων | ||||||
|
Ανάθεση μήκους κύματος |
L0 | 1264.5 | 1271 | 1277.5 | NM | |
| L1 | 1284.5 | 1291 | 1297.5 | NM | ||
| L2 | 1304.5 | 1311 | 1317.5 | NM | ||
| L3 | 1324.5 | 1331 | 1337.5 | NM | ||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | - | DB | |
| Συνολική μέση δύναμη έναρξης | PT | - | 10.5 | dBm | ||
| Μέση δύναμη έναρξης, κάθε πάροδος | +3 | - | 7 | dBm | ||
| Διαβιβάστε τη OMA ανά πάροδο | TxOMA | 0,3 | 5.0 | dBm | ||
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) | 4.7 | dBm | ||||
| Ποινική ρήτρα διασποράς συσκευών αποστολής σημάτων κάθε πάροδος | TDP | 2.6 | DB | |||
| Αναλογία εξάλειψης | ER | 5.5 | 6.5 | DB | ||
| Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Οπτική ανοχή επιστροφής απώλειας | - | - | 20 | DB | ||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος | Poff | -30 | dBm | |||
| Σχετικός θόρυβος έντασης | Rin | -128 | dB/HZ | 1 | ||
| Οπτική ανοχή επιστροφής απώλειας | - | - | 12 | DB | ||
| Δέκτης | ||||||
| Κατώτατο όριο ζημίας | THd | 0 | dBm | 1 | ||
| Μέση δύναμη στην εισαγωγή δεκτών, κάθε πάροδος | Ρ | -23 | -6 | dBm | ||
| Λάβετε την ηλεκτρική κομμένη ανώτερος συχνότητα 3 DB, κάθε πάροδος | 12.3 | Ghz | ||||
| Ακρίβεια RSSI | -2 | 2 | DB | |||
| Συντελεστής ανάκλασης δεκτών | Rrx | -26 | DB | |||
| Δύναμη δεκτών (OMA), κάθε πάροδος | - | - | -4 | dBm | ||
| Λάβετε την ηλεκτρική συχνότητα διακοπών 3 DB ανώτερη, κάθε πάροδος | 12.3 | Ghz | ||||
| Το Los de-βεβαιώνει | LOSD | -25 | dBm | |||
| Το Los βεβαιώνει | LOSA | -35 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | DB | |||
Σημείωση: 12dB αντανάκλαση
