Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
HILINK
Πιστοποίηση:
CE FCC Rohs
Αριθμό μοντέλου:
HL-SFP-1.25g-200KM
Ενότητα DOM πομποδεκτών Ethernet glc-zx-SM 1550nm 1000BASE 200KM SFP Gigabit
Γενικός:
Ο πομποδέκτης glc-zx-SM HILINK είναι μια υψηλή επίδοση, οικονομικώς αποδοτική ενότητα που έχουν μια διπλή διεπαφή οπτικής LC. Το τυποποιημένο εναλλασσόμενο ρεύμα σύνδεσε CML για τα σήματα σημάτων υψηλής ταχύτητας και ελέγχου και οργάνων ελέγχου LVTTL. Το τμήμα δεκτών χρησιμοποιεί έναν δέκτη APD και η συσκευή αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1550 NM DFB, μέχρι τη σύνδεση 42dB κινηθείτε εξασφαλίζει αυτό το 1000Base Ethernet 200km ενότητας εφαρμογή.
Χαρακτηριστικά γνωρίσματα:
Μέχρι 1,25 στοιχείαGb/s - συνδέσεις
Καυτός-Pluggable
Διπλός συνδετήρας LC
Μέχρι 200km σε 9/125μm SMF
1550nm ΔΡΟΣΙΣΜΕΝΗ συσκευή αποστολής σημάτων λέιζερ DFB
Δέκτης APD
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
Ελεγκτικός τη διεπαφή υποχωρητική με sff-8472
Μέγιστη δύναμη<1>
Λειτουργούσα σειρά θερμοκρασίας: Εμπορικός: 0°Cσε70°C, βιομηχανικό: -40°C σε +85°C
RoHS υποχωρητικό και αμόλυβδο
Εφαρμογές:
Gigabit Ethernet
1.06 κανάλι ινών Gb/s
Δίκτυα μετρό/πρόσβασης
1.25 Gb/s 1000Base-EZX Ethernet
1×Fibre κανάλι
Άλλες οπτικές συνδέσεις
1000Base σειρά πομποδεκτών:
| Glc-SX | 100base-SX SFP 850nm LC 550M |
| Glc-LX/LH | 100BASE-LH SFP 1310NM LC 10KM |
| Glc-πρώην-1310 | 100BASE-ΠΡΩΗΝ SFP 1310NM LC 40KM |
| Glc-πρώην-1550 | 100BASE-ΠΡΩΗΝ SFP 1510NM LC 40KM |
| Glc-ZX | 100BASE-ZX SFP 1550NM LC 80KM |
| Glc-zx-120 | 100BASE-ZX SFP 1510NM LC 120KM |
| Glc-zx-160 | 100BASE-ZX SFP 1550NM LC 160KM |
| Glc-zx-200 | 100BASE-ZX SFP 1510NM LC 200KM |

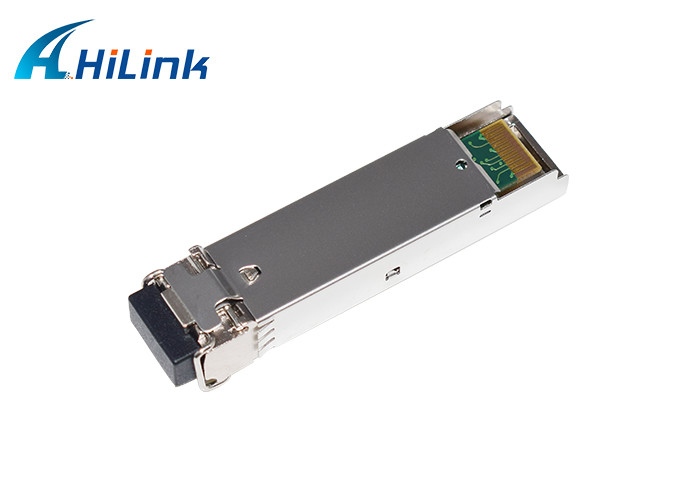

Εικόνα προϊόντων:
Οπτικά χαρακτηριστικά (βολτ TOP=25°C, Vcc=3.3) OS
|
Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Χαρακτηριστικός |
Μέγιστο. |
Μονάδα |
Σημείωση |
|
Τμήμα συσκευών αποστολής σημάτων: |
||||||
|
Κεντρικό μήκος κύματος |
λc |
1530 |
1550 |
1570 |
NM |
|
|
Φασματικό πλάτος |
σ |
|
|
1 |
NM |
|
|
Δευτερεύουσα αναλογία καταστολής τρόπου |
SMSR |
30 |
|
|
DB |
|
|
Οπτική δύναμη παραγωγής |
Ικτάλουρος |
+3 |
|
+7 |
dBm |
1 |
|
Αναλογία εξάλειψης |
ER |
9 |
|
|
DB |
|
|
Οπτικός χρόνος ανόδου/πτώση |
TR/TF |
|
|
260 |
CP |
2 |
|
Σχετικός θόρυβος έντασης |
RIN |
|
|
-120 |
dB/Hz |
|
|
Μάσκα ματιών παραγωγής |
Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια λέιζερ) |
|
||||
|
Τμήμα δεκτών: |
|
|||||
|
Οπτικό μήκος κύματος εισαγωγής |
λc |
1270 |
|
1610 |
NM |
|
|
Υπερφόρτωση δεκτών |
POL |
-7 |
|
|
dBm |
4 |
|
RX ευαισθησία |
Sen |
|
|
-37 |
dBm |
4 |
|
RX_LOS βεβαιώστε |
LOS Α |
-46 |
|
|
dBm |
|
|
RX_LOS de-βεβαιώνουν |
LOS Δ |
|
|
-39 |
dBm |
|
|
RX_LOS υστέρηση |
LOS Χ |
0,5 |
|
|
DB |
|
|
Γενικές προδιαγραφές: |
||||||
|
Ποσοστό στοιχείων |
BR |
|
1.25 |
|
Gb/s |
|
|
Ποσοστό λάθους κομματιών |
ΤΖΙΤΖΙΦΑ |
|
|
10-12 |
|
|
|
Υποστηριγμένο μέγιστο μήκος συνδέσεων σε 9/125μm το SMF@1.25Gb /s |
LMAX |
|
|
200 |
χλμ |
|
|
Συνολικός προϋπολογισμός συστημάτων |
Λίβρα |
40 |
|
|
DB |
|
Σημείωση:
1. Η οπτική δύναμη προωθείται σε SMF.
2. 20-80%.
3. Μετρήσεις Jitter που λαμβάνονται χρησιμοποιώντας Agilent OMNIBERT 718 σύμφωνα με GR-253.
4. Μετρημένος με PRBS 27-1 σε 10-12 ΤΖΊΤΖΙΦΑ
Μηχανικές προδιαγραφές:
FAQ:
Q: Πωλείτε τα μεταχειρισμένα προϊόντα;
Α: No.All τα προϊόντα μας είναι ολοκαίνουργια, δεν χρησιμοποιούμε ποτέ τα τμήματα secont-χεριών.
Q: Ποιους όρους πληρωμής δέχεστε;
Α: T/T, Paypal, Western Union είναι αποδεκτός.
Q: Ποιοι είναι οι στέλνοντας τρόποι μπορούν εσείς να προσφέρουν;
Α: Οι συνηθισμένοι στέλνοντας τρόποι μας είναι DHL, η Fedex, TNT, UPS, EMS κ.λπ. Θα πάρει 3-7days.
Q: Τα προϊόντα σας έρχονται με την εξουσιοδότηση;
Α: Ναι, παρέχουμε 3 έτη εξουσιοδότησης για όλα τα προϊόντα μας από την ημερομηνία της αποστολής.
Q: Πώς να τοποθετήσει μια διαταγή;
Α: 1>Order οι λεπτομέρειες που επιβεβαιώνονται, παρακαλώ μας λένε το πρότυπο και την ποσότητα που χρειάζεστε.
2>Proforma το τιμολόγιο που επιβεβαιώνεται, η διαταγή θα τακτοποιηθεί επάνω στην παραλαβή της πληρωμής σας.
3>Confirm και στείλετε τα αγαθά, κατόπιν ο αριθμός καταδίωξης θα σας σταλεί σε αμέσως.
4>We θα βοηθήσει να ακολουθήσει τα αγαθά σας έως ότου τα λαμβάνετε ακίνδυνα.
Δεδομένου ότι έχουμε τα διάφορα είδη προϊόντων, εάν δεν μπορείτε να βρείτε το σωστό στοιχείο χρειάζεστε, παρακαλώ μας στείλετε την έρευνα. Θα ακολουθήσουμε σύντομα.
