Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
HILINK
Πιστοποίηση:
CE FCC Rohs
Αριθμό μοντέλου:
HL-sfp+-bx-u-100KM

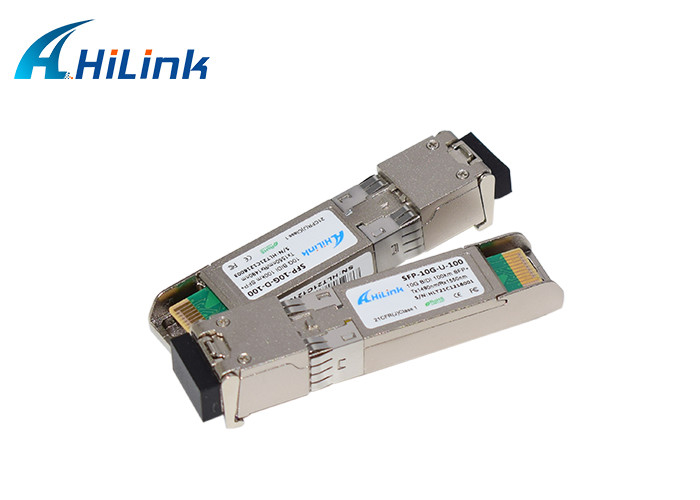

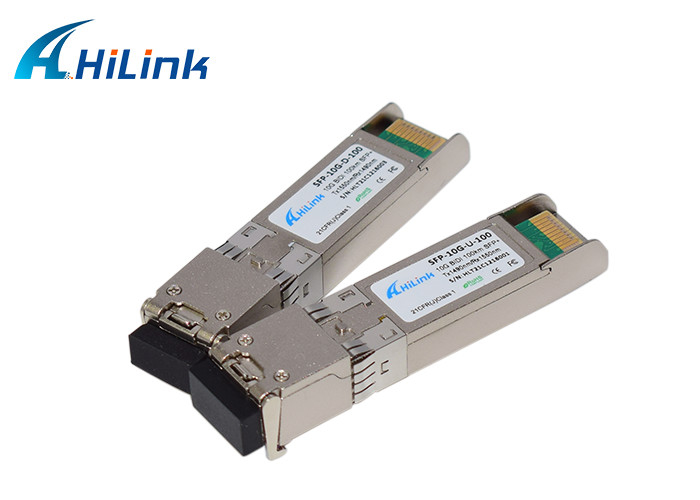

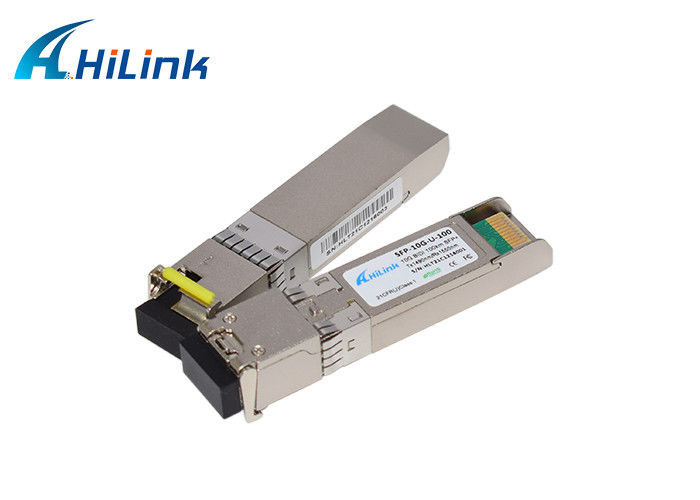

100KM 10GB BIDI SFP
Tx: 1490nm/Rx: πομποδέκτης 1550nm BIDI SFP+ για 10GbE
Tx: 1550nm/Rx: πομποδέκτης 1490nm BIDI SFP+ για 10GbE
Χαρακτηριστικά γνωρίσματα
Υποστηρίξεις 9,95 στα ποσοστά δυαδικών ψηφίων 11.3Gb/s
Μονοκατευθυντικός συνδετήρας LC
Καυτό pluggable ίχνος SFP+
Δροσισμένη συσκευή αποστολής σημάτων γ-ταινιών DWDM EML, δέκτης APD
Εφαρμόσιμος για τη σύνδεση 100km SMF
Χαμηλής ισχύος κατανάλωση, < 1="">
Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
Ηλεκτρική διεπαφή υποχωρητική σε sff-8431
Commerical: 0 έως 70 °C
Εφαρμογές
10.3125Gbps Ethernet
Άλλη οπτική σύνδεση
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΩΝ
Ο ενιαίος πομποδέκτης τρόπου σειράς HLxx1XL-CD100 HILINK είναι μικρή pluggable ενότητα τύπου για τις οπτικές μεταδόσεις στοιχείων. Είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Η ενότητα HLxx1XL-CD100 σχεδιάζεται για την ενιαία ίνα τρόπου και λειτουργεί σε ένα ονομαστικό μήκος κύματος της γ-ταινίας DWDM Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ DWDM EML, το οποίο είναι κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825. Το τμήμα δεκτών αποτελείται από μια φωτοδίοδο APD που ενσωματώνεται με στη TIA.
Επίσης για 1.25Gbps
| HAILI BIDI SFP (διεπαφή 155M/1.25G LC) Με ή χωρίς DDMI | |||||||
| BIDI SFP 155MB LC/SC ΔΙΑΘΈΣΙΜΟ | Bsfp-l155m-SU | 155M | 1310/1550 | 3km | BIDI SFP | 0~70 | FP+PIN |
| Bsfp-l155m-SD | 155M | 1550/1310 | 3km | BIDI SFP | 0~70 | FP+PIN | |
| Bsfp-l155m-LU | 155M | 1310/1490 | 20km | BIDI SFP | 0~70 | FP+PIN | |
| Bsfp-l155m-LD | 155M | 1490/1310 | 20km | BIDI SFP | 0~70 | DFB+PIN | |
| Bsfp-l155m-E1U | 155M | 1310/1550 | 40KM | BIDI SFP | 0~70 | FP+PIN | |
| Bsfp-l155m-E1D | 155M | 1550/1310 | 40KM | BIDI SFP | 0~70 | FP+PIN | |
| Bsfp-l155m-E2U | 155M | 1310/1490 | 40KM | BIDI SFP | 0~70 | FP+PIN | |
| Bsfp-l155m-E2D | 155M | 1490/1310 | 40KM | BIDI SFP | 0~70 | DFB+PIN | |
| Bsfp-U80 | 155M | 1310/1550 | 80KM | BIDI SFP | DFB+PIN | ||
| Bsfp-D80 | 155M | 1550/1310 | 80km | BIDI SFP | DFB+PIN | ||
| BIDI SFP 1.25GB LC/SC ΔΙΑΘΈΣΙΜΟ | Bsfp-l1.25g-SU | 1.25G | 1310/1550 | 2KM | BIDI SFP | 0~70 | FP+PIN |
| Bsfp-l1.25g-SD | 1.25G | 1550/1310 | 2KM | BIDI SFP | 0~70 | FP+PIN | |
| Bsfp-l1.25g-LU | 1.25G | 1310/1550 | 20KM | BIDI SFP | 0~70 | FP+PIN | |
| Bsfp-l1.25g-LD | 1.25G | 1550/1310 | 20KM | BIDI SFP | 0~70 | DFB+PIN | |
| Bsfp-l1.25g-ΕΕ | 1.25G | 1310/1550 | 40KM | BIDI SFP | 0~70 | DFB+PIN | |
| Bsfp-l1.25g-ΕΔ | 1.25G | 1550/1310 | 40KM | BIDI SFP | 0~70 | DFB+PIN | |
| Bsfp-U80 | 1.25G | 1310/1550 | 80KM | DFB+PIN | |||
| Bsfp-D80 | 1.25G | 15501310 | 80km | DFB+PIN |
|||
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Ποσοστό στοιχείων | Ο ΔΡ | 9.95 | 10.3125 | 11.3 | Gb/s | |
| Τάση ανεφοδιασμού | Vcc | 3.13 | 3.3 | 3.47 | Β | |
| Ρεύμα ανεφοδιασμού | Icc5 | 450 | μΑ | |||
| Λειτουργούντα Temp περίπτωσης. | TC | 0 | 70 | °C |
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 80 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση | |
| Συσκευή αποστολής σημάτων | |||||||
| Λειτουργούν μήκος κύματος | λ | Κεντρικό μήκος κύματος γ-ταινιών | NM | ||||
| Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | 2 | 6 | dBm | 1 | ||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | ||||
| Αναλογία εξάλειψης | ER | 9 | DB | ||||
| Φασματικό πλάτος RMS | Δλ | 1 | NM | ||||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 50 | CP | ||||
| Ποινική ρήτρα διασποράς | TDP | 3.2 | DB | ||||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | ||||
| Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE 0802.3ae | ||||||
| Δέκτης | |||||||
| Λειτουργούν μήκος κύματος | λ | Κεντρικό μήκος κύματος γ-ταινιών | NM | ||||
| Ευαισθησία δεκτών | PSEN1 | -24.5 | dBm | 2 | |||
| Ευαισθησία άνω των της ίνας 100Km | PSEN2 | -22 | dBm | 2 | |||
| Υπερφόρτωση | ΣΤΡΩΣΤΕ | -7 | dBm | ||||
| Το Los βεβαιώνει | PA | -35 | dBm | ||||
| Το Los de-βεβαιώνει | Pd | -26.5 | dBm | ||||
| Υστέρηση Los | Pd-PA | 0,5 | DB | ||||
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος με χειρότερο ER=9 Τζίτζιφο-12<10> 231 – 1 PRBS.
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| HLxx1XL-CD80 | SFP+BIDI, 9.95-10.7Gb/s, γ-ταινία, 80km, 0~70℃, με DDM |
| HLxx1XL-CDH1 | SFP+BIDI, 9.95 σε 10.7Gb/s, γ-ταινία, 100km, 0~70℃, με DDM |
