Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
HILINK
Πιστοποίηση:
CE FCC Rohs
Αριθμό μοντέλου:
10GZR1550120KM
βίντεο

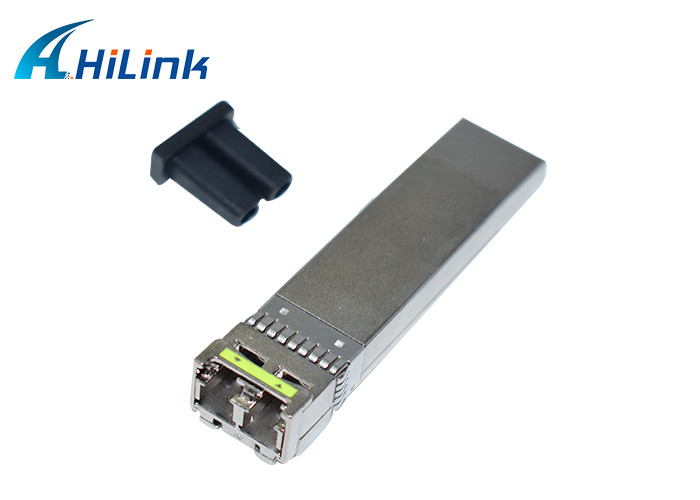

10GZR120KM SFP+ 120KM οπτική ενότητα πομποδεκτών ινών SMF LC 1550nm
Χαρακτηριστικά γνωρίσματα:
ανοχή διασποράς 0 έως +2400 ps/nm (προσιτότητα ~120km χωρίς αποζημίωση διασποράς)
Υποστηρίξεις 9,95 στα ποσοστά δυαδικών ψηφίων 11.3Gb/s

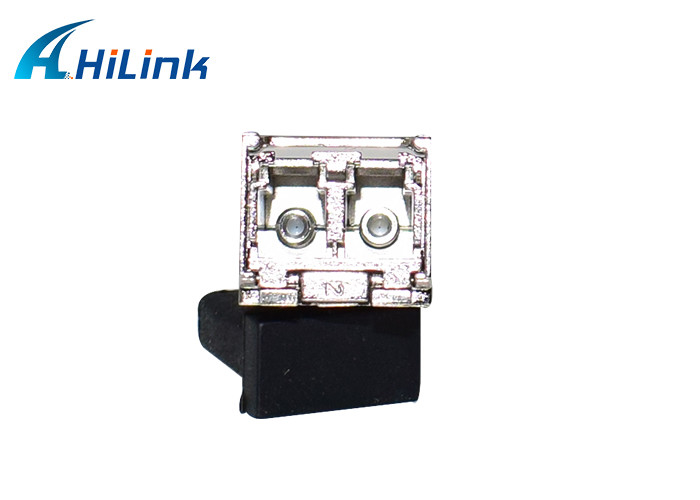

Διπλός συνδετήρας LC
δροσισμένη 1550nm συσκευή αποστολής σημάτων CML, φωτοανιχνευτής APD
Συνδέσεις SMF επάνω με 120km
Παροχή ηλεκτρικού ρεύματος: +3.3V
Κατανάλωση ισχύος<1>
Σειρά θερμοκρασίας: 0~ 70°C
Εφαρμογή:
10GBASE-ZR/ZW Ethernet
SONET OC-192/SDH
10G κανάλι ινών
Γενικό
HLPG120D HILINK είναι μια πολύ συμπαγής ενότητα πομποδεκτών 10Gb/s οπτική για τις τμηματικές εφαρμογές οπτικών επικοινωνιών σε 10Gb/s. Το HLPG120D μετατρέπει ένα τμηματικό ηλεκτρικό ρεύμα στοιχείων 10Gb/s στο οπτικό σήμα παραγωγής 10Gb/s και ένα οπτικό σήμα εισαγωγής 10Gb/s στα τμηματικά ηλεκτρικά ρεύματα στοιχείων 10Gb/s. Η ηλεκτρική διεπαφή υψηλής ταχύτητας 10Gb/s είναι πλήρως υποχωρητική με την προδιαγραφή SFI.
Οπτικές παράμετροι (ΚΟΡΥΦΗ = βολτ 0 έως 70°C, VCC = 3,135 έως 3,465)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Χαρακτηριστικός | Μέγιστο. | Μονάδα | Σημείωση |
| Τμήμα συσκευών αποστολής σημάτων: | ||||||
| Κεντρικό μήκος κύματος | λt | 1530 | 1550 | 1565 | NM | |
| φασματικό πλάτος | △λ | 0,3 | NM | |||
| Μέση οπτική δύναμη | Pavg | 0 | +5 | dBm | 1 | |
| Οπτική δύναμη OMA | Poma | -2.1 | dBm | |||
| Λέιζερ από τη δύναμη | Poff | -30 | dBm | |||
| Αναλογία εξάλειψης | ER | 8.2 | DB | |||
| Ποινική ρήτρα διασποράς συσκευών αποστολής σημάτων | TDP | 3.0 | DB | 2 | ||
| Σχετικός θόρυβος έντασης | Rin | -128 | dB/Hz | 3 | ||
| Οπτική ανοχή επιστροφής απώλειας | 21 | DB | ||||
| Τμήμα δεκτών: | ||||||
| Κεντρικό μήκος κύματος | λr | 1260 | 1600 | NM | ||
| Ευαισθησία δεκτών | Sen | -24 | dBm | 4 | ||
| Το Los βεβαιώνει | LOSA | -34 | - | dBm | ||
| Επιδόρπιο Los | LOSD | -24 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | DB | |||
| Υπερφόρτωση | Καθισμένος | -7 | dBm | 5 | ||
| Συντελεστής ανάκλασης δεκτών | Rrx | -26 | DB | |||
Σημείωση:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE802.3ae.
2. Ο αριθμός TWDP απαιτεί τον πίνακα οικοδεσποτών για να είναι SFF-8431compliant. TWDP υπολογίζεται χρησιμοποιώντας τον κώδικα Matlab που παρέχεται στην πρόταση το 68.6.6.2 IEEE802.3ae.
3. 12dB αντανάκλαση.
4. Όροι των τονισμένων δοκιμών δεκτών ανά IEEE802.3ae. Η δοκιμή CSRS απαιτεί τον πίνακα οικοδεσποτών για να είναι sff-8431 υποχωρητικά.
5. Υπερφόρτωση δεκτών που διευκρινίζεται στη OMA και υπό το χειρότερο περιεκτικό τονισμένο όρο.
Μηχανικές διαστάσεις
