Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
HILINK
Πιστοποίηση:
CE FCC RoHS
Αριθμό μοντέλου:
HL-qsfp-dd-SR8
Πομποδέκτης 100M MMF 850nm mpo-16 οπτικών ινών QSFP DD 400G SR8
Αυτό το προϊόν είναι ένας παράλληλος μικρός τύπος τετραγώνων 400Gb/s Pluggable--διπλή οπτική ενότητα πυκνότητας (qsfp-dd). Παρέχει την αυξανόμενη πυκνότητα λιμένων και τη συνολική εξοικονόμηση κόστους συστημάτων. Η πλήρης-διπλή οπτική ενότητα qsfp-dd προσφέρει τον ανεξάρτητο 8 διαβιβάζει και λαμβάνει τα κανάλια, κάθε ένα ικανό της λειτουργίας 53.125Gb/s για ένα συνολικό ποσοστό στοιχείων του 400Gb/s σε 100 μέτρα της πολλαπλού τρόπου ίνας OM3.
Χαρακτηριστικά γνωρίσματα
Qsfp-dd MSA υποχωρητικό
8 παράλληλες πάροδοι στο κεντρικό μήκος κύματος 850nm
Υποχωρητικός IEEE 802.3bs στην προδιαγραφή
Μετάδοση μέχρι 100m στην πολλαπλού τρόπου ίνα (MMF) OM3 με FEC
Λειτουργούσα θερμοκρασία περίπτωσης: 0℃ σε 70℃
8x53.125Gb/s ηλεκτρική διεπαφή (400gaui-8)
Ποσοστό 53.125Gbps στοιχείων (PAM4) ανά κανάλι.
Μέγιστη κατανάλωση ισχύος 12W
Mpo-16 συνδετήρας
RoHS υποχωρητικό
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Παρ. | ||
| Συσκευή αποστολής σημάτων | ||||||||
|
Κεντρικό μήκος κύματος |
λ |
840 | 860 | NM | ||||
|
Φασματικό πλάτος – RMS |
Δλ |
0,6 | NM | |||||
|
Μέση οπτική δύναμη έναρξης, κάθε πάροδος |
LOP | -6 | 4 | dBm | ||||
|
Οπτικό εύρος διαμόρφωσης, κάθε πάροδος |
OMA | -4 | 3 | dBm | ||||
|
Δύναμη έναρξης στη OMA μείον TDEC |
-5.9 | dBm | ||||||
|
Συσκευή αποστολής σημάτων και περάτωση ματιών διασποράς (TDECQ), κάθε πάροδος |
TDECQ | 4.9 | DB | |||||
|
Αναλογία εξάλειψης |
ER | 3 | DB | |||||
|
Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος |
-30 | dBm | ||||||
|
Οπτική ανοχή επιστροφής απώλειας |
12 | DB | ||||||
|
Περικυκλωμένη ροή |
≥ 86% @ 19um, ≤ 30% σε 4.5um |
|||||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λ | 840 | 860 | NM | ||||
| Κατώτατο όριο ζημίας | THd | 5 | dBm | |||||
|
Μέση δύναμη στην εισαγωγή δεκτών, κάθε πάροδος |
-7.9 | 4 | dBm | 1 | ||||
|
Λάβετε τη δύναμη, κάθε πάροδος (OMA) |
- | 3 | dBm | |||||
|
Συντελεστής ανάκλασης δεκτών |
-12 | DB | ||||||
|
Ευαισθησία δεκτών (OMAouter) |
|
Δείτε Eq. 3 | dBm | 2,3 | ||||
|
Τονισμένη ευαισθησία δεκτών στη OMA |
-3 | dBm | 4 | |||||
|
Όροι της τονισμένης δοκιμής ευαισθησίας δεκτών |
||||||||
|
Τονισμένη περάτωση ματιών (SECQ), πάροδος υπό δοκιμή |
DB | |||||||
|
OMA κάθε παρόδου επιτιθέμενων |
0,5 | dBm | ||||||
Σημείωση
1. Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια λαμβανόμενη δύναμη κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση.
2. Η ευαισθησία δεκτών είναι πληροφοριακή και καθορίζεται για μια συσκευή αποστολής σημάτων αξίας SECQ μέχρι 4,9 DB.
3. Εξίσωση 3: RS= Max (- 6, secq-7,9) (dBm), όπου
RS είναι η ευαισθησία δεκτών, SECQ είναι το SECQ της συσκευής αποστολής σημάτων που χρησιμοποιείται για να μετρήσει την ευαισθησία δεκτών
4. Μετρημένος με το σήμα δοκιμής προσαρμογής σε TP3 για τα ΤΖΊΤΖΙΦΑ 2,4 ε-4
Εφαρμογές
Το κέντρο δεδομένων διασυνδέει
400G Ethernet
Το Infiniband διασυνδέει
Επιχειρηματική δικτύωση
Συμβατότητα
Οπτική συμβατότητα πομποδεκτών 100% Hilink: Cisco, Huawei, Ciena, H3C, HP, άκρο, χυτήριο, μπροκάρ, δ-σύνδεση, Alcatel, Mikrotik, Finisar, Netgear, Nortel, ιουνίπερος, Ruijie, Zyxel, κ.λπ.

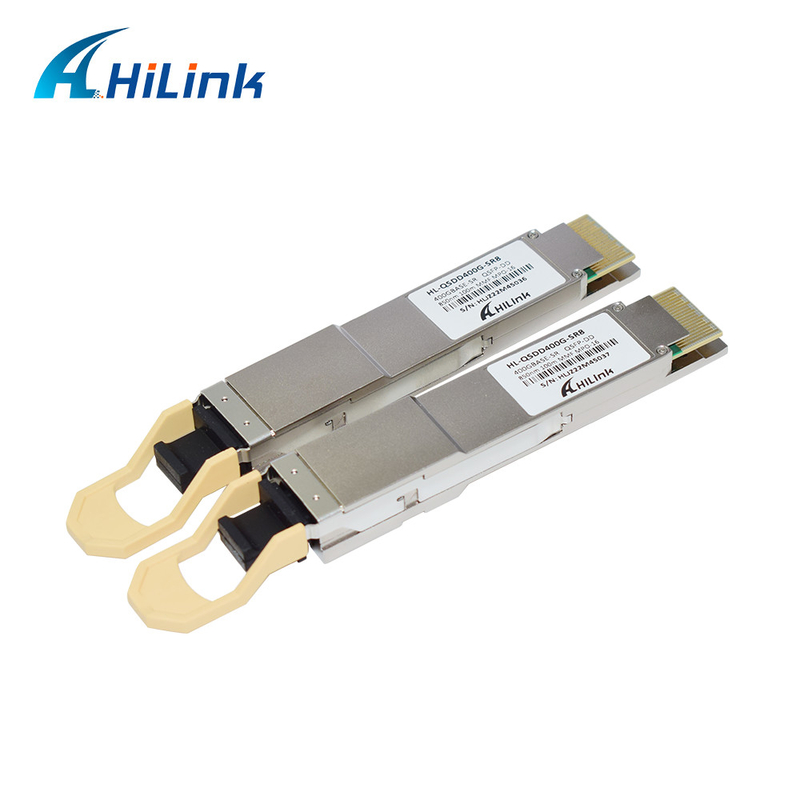

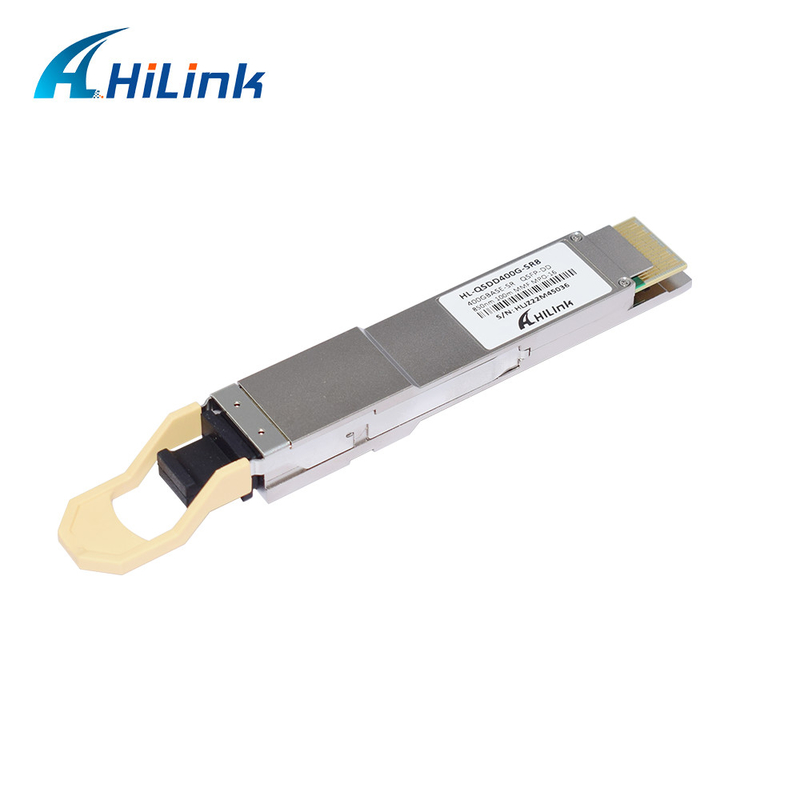

Φωτογραφίες λεπτομερειών
Πλεονέκτημα Hilink
1. Το Hilink καθιερώνει το 2007, ειδικεύεται σε αυτόν τον τομέα με γύρω από τη δέκα ετών εμπειρία.
2. «Η πίστωση είναι η βάση, η ποιότητα είναι η πρώτη», όλα τα προϊόντα μας είναι νέα, δεν χρησιμοποιούμε ποτέ τα μεταχειρισμένα συστατικά.
3. Τα προϊόντα μας είναι συμβατά με τη Cisco, Huawei, Ciena, H3C, HP, άκρο, χυτήριο, μπροκάρ, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, ιουνίπερος, Ruijie, Zyxel, κ.λπ.
4. Παρέχουμε 3 έτη εξουσιοδότησης για όλα τα προϊόντα μας από την ημερομηνία της αποστολής.
5. Τα όλα προϊόντα μας περνούν το CE, ROHS, FCC.
6. Παρέχουμε επίσης WDM DWDM CWDM τις οπτικές λύσεις.
FAQ
1. Μπορώ να έχω μια διαταγή δειγμάτων; Ποιο είναι MOQ σας;
Η διαταγή δειγμάτων υποστηρίζεται για τη δοκιμή της ποιότητας των αγαθών. 1 κομμάτι είναι το MOQ.
Τα μικτά δείγματα είναι αποδεκτά.
2. Ποια είναι η χρονική ανοχή;
1-3 ημέρες μετά από να λάβει την πληρωμή για τα κανονικά αγαθά εμείς που κρατάμε κανονικά στο απόθεμα
Για τη μεγάλη ποσότητα, θα πάρετε την υποστήριξη και τις λεπτομέρειες από τις πωλήσεις σας αντιπροσωπευτικές HilinkTech.
3. Ποιος είναι ο στέλνοντας τρόπος και πόσο καιρό είναι η περίοδος;
DHL, το UPS, η Fedex ή TNT θα ληφθούν σύμφωνα με την επιλογή σας. Η άφιξη διαρκεί κανονικά 3-5 ημέρες.
4. Ποια είναι η εξουσιοδότησή σας;
τριών ετών εξουσιοδότηση. Θα πάρετε την υποστήριξη, την αντικατάσταση ή την επιστροφή τεχνικής.
