Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
HILINK
Πιστοποίηση:
CE FCC RoHS
Αριθμό μοντέλου:
HL-qsfp-dd-LR4

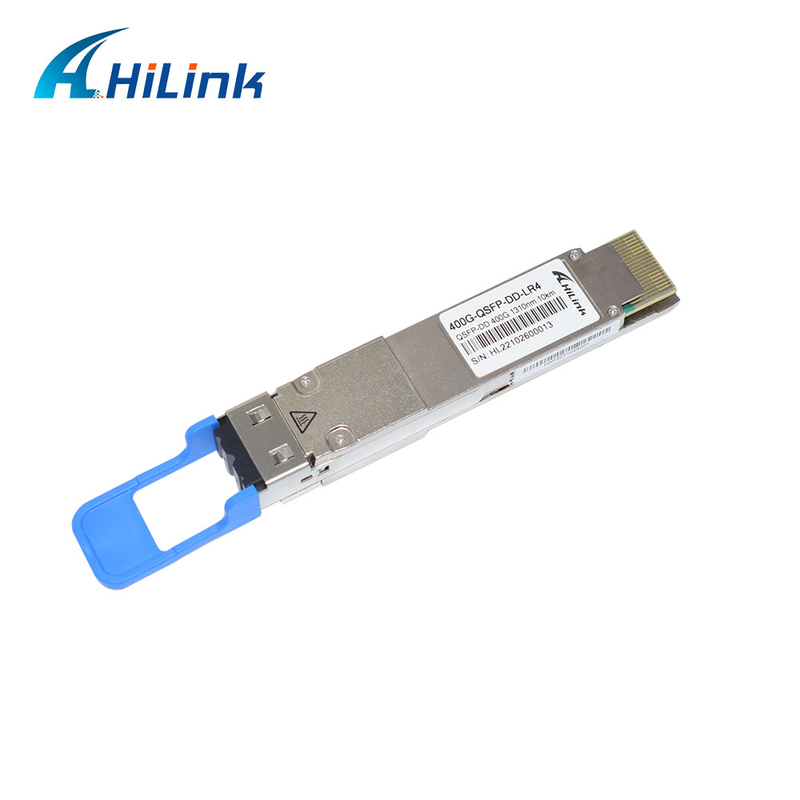

Πομποδέκτης 10KM οπτικών ινών QSFP DD 400G LR4 SMF με FEC DDM διπλό LC
Αυτό το προϊόν είναι μια 400Gb/s οπτική ενότητα πυκνότητας pluggable-διπλασίων τύπου τετραγώνων μικρή (qsfp-dd) που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών 10km. Η ενότητα μετατρέπει 8 κανάλια δεδομένων εισόδου 50Gb/s (PAM4) των ηλεκτρικών σε 4 κανάλια των οπτικών σημάτων CWDM, και
τους πολλαπλασιάζει σε ένα ενιαίο κανάλι για την οπτική μετάδοση 400Gb/s. Reversely, από την πλευρά δεκτών, η ενότητα αποδιαυλώνει οπτικά μια οπτική εισαγωγή 400Gb/s σε 4 κανάλια των οπτικών σημάτων CWDM, και τους μετατρέπει σε 8 κανάλια δεδομένων εξόδου 50Gb/s (PAM4) των ηλεκτρικών.
Χαρακτηριστικά γνωρίσματα
Qsfp-dd MSA υποχωρητικό
100G προδιαγραφή λάμδα MSA 400G-LR4 υποχωρητική
4 σχέδιο παρόδων MUX/DEMUX CWDM
8x53.125Gb/s ηλεκτρική διεπαφή (400gaui-8)
Ποσοστό 106.25Gbps στοιχείων (PAM4) perchannel
Μέγιστη κατανάλωση ισχύος 12W
Διπλός συνδετήρας LC
Λειτουργούσα θερμοκρασία περίπτωσης: 0 σε 70℃
Μετάδοση μέχρι 10km στην ενιαία ίνα τρόπου (SMF) με FEC
RoHS υποχωρητικό
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Παρ. | |||
| Συσκευή αποστολής σημάτων | |||||||||
|
Ανάθεση μήκους κύματος |
L0 L1 L2 L3 |
1264.5 1284.5 1304.5 1324.5 |
1271 1291 1311 1331 |
1277.5 1297.5 1317.5 1337.5 |
NM | ||||
|
Σχήμα διαμόρφωσης |
PAM4 | ||||||||
|
Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR | 30 | DB | ||||||
|
Συνολική μέση δύναμη έναρξης |
PT |
10 | dBm | ||||||
|
Μέση δύναμη έναρξης, κάθε πάροδος |
PAVG |
-2.8 | 4.0 | dBm | 1 | ||||
|
Εξωτερικό οπτικό εύρος διαμόρφωσης (OMAouter), κάθε πάροδος |
POMA |
0,2 |
4.2 | dBm | 2 | ||||
|
Δύναμη έναρξης σε OMAouter μείον TDECQ, κάθε πάροδος |
για το ER ≥ 4.5dB για το ER < 4=""> |
|
-1.2 -1.1 |
DB | |||||
|
Συσκευή αποστολής σημάτων και περάτωση ματιών διασποράς για PAM4, κάθε πάροδος |
TDECQ | 3.9 | DB | ||||||
|
TDECQ – 10*log (γ), κάθε πάροδος |
3.9 | DB | |||||||
|
Αναλογία εξάλειψης |
ER | 3.5 | DB | ||||||
|
Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMAouter) |
4 | DB | |||||||
|
RIN15,6 OMA |
RIN | -136 | dB/Hz | ||||||
|
Οπτική ανοχή επιστροφής απώλειας |
TOL |
15.6 | DB | ||||||
|
Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
RT | -26 | DB | ||||||
| Χρόνος μετάβασης συσκευών αποστολής σημάτων | 17 | CP | |||||||
|
Μέση δύναμη έναρξης ΑΠΟ |
Poff |
-20 | dBm | ||||||
| Δέκτης | |||||||||
|
Ποσοστό στοιχείων, κάθε πάροδος |
53,125 ± 100 PPM |
ΓΨΔ | |||||||
| Κατώτατο όριο ζημίας, κάθε πάροδος | THd | 5 | dBm | 4 | |||||
|
Μέση δύναμη δεκτών, κάθε πάροδος |
-9.1 | 4 | dBm | 5 | |||||
|
Λάβετε τη δύναμη, κάθε πάροδος (OMA) |
4.2 | dBm | |||||||
|
Τονισμένη ευαισθησία δεκτών (OMAouter), κάθε πάροδος (ανώτατη) |
SRS | -4.1 | dBm | 6 | |||||
|
Το Los de-βεβαιώνει |
LOSD | -12.1 | dBm | ||||||
|
Το Los βεβαιώνει |
LOSA | -20 | dBm | ||||||
|
Υστέρηση Los |
LOSH | 0,5 | DB | ||||||
|
Τονισμένοι όροι για την ευαισθησία δεκτών πίεσης (σημείωση 7) |
|||||||||
|
Τονισμένη περάτωση ματιών για PAM4 (SECQ), πάροδος υπό δοκιμή |
3.9 | DB | |||||||
|
OMAouter κάθε παρόδου επιτιθέμενων |
0,5 | dBm | |||||||
Σημείωση:
1. Η μέση δύναμη έναρξης, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια συσκευή αποστολής σημάτων με τη δύναμη έναρξης κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση.
2. Ακόμα κι αν η αναλογία < 1="">εξάλειψης TDECQ < 4="">διευκρινισμένος εδώ.
3.Ceq είναι ένας συντελεστής που καθορίζεται IEEE στα πρότυπα 802.3-2018 πρόταση το 121.8.5.3 που αποτελούν την αύξηση θορύβου εξισωτών αναφοράς.
4. Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης της δύναμης σημάτων. Μια λαμβανόμενη δύναμη κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση.
5.The ο δέκτης θα είναι σε θέση να ανεχτεί, χωρίς ζημία, τη συνεχή έκθεση σε ένα οπτικό σήμα εισαγωγής που έχει αυτό το μέσο επίπεδο δύναμης.
6.Measured με το σήμα δοκιμής προσαρμογής σε TP3 για τα ΤΖΊΤΖΙΦΑ ίσα με 2.4x10-4.
7. Αυτοί οι όροι δοκιμής είναι για τη μέτρηση της τονισμένης ευαισθησίας δεκτών. Δεν είναι χαρακτηριστικά του δέκτη.
Εφαρμογές
Το κέντρο δεδομένων διασυνδέει
400G Ethernet
Το Infiniband διασυνδέει
Επιχειρηματική δικτύωση
Συμβατότητα
Οπτική συμβατότητα πομποδεκτών 100% Hilink: Cisco, Huawei, Ciena, H3C, HP, άκρο, χυτήριο, μπροκάρ, δ-σύνδεση, Alcatel, Mikrotik, Finisar, Netgear, Nortel, ιουνίπερος, Ruijie, Zyxel, κ.λπ.

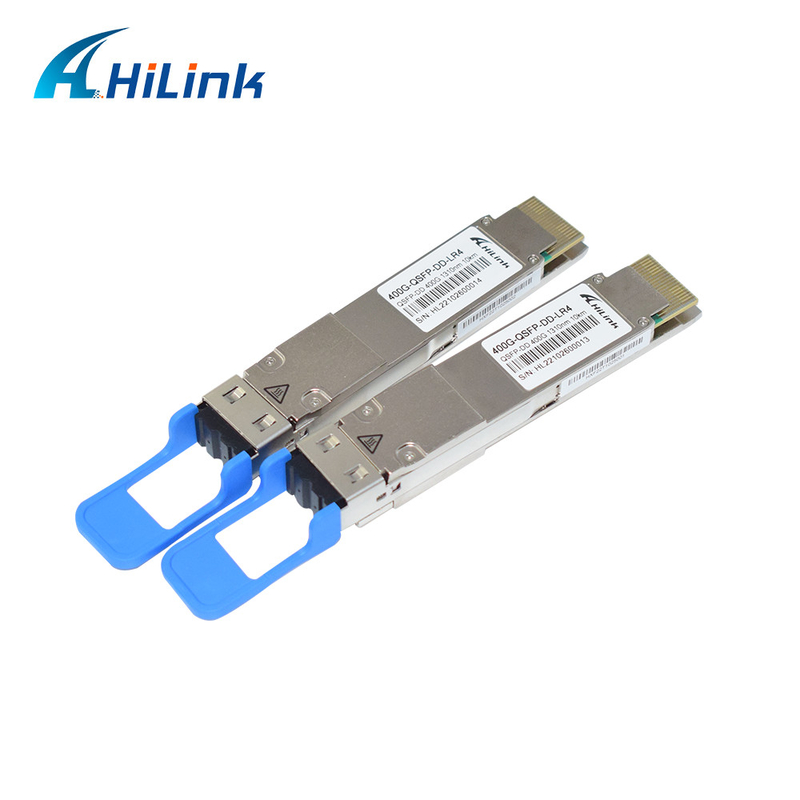

Φωτογραφίες λεπτομερειών
Πλεονέκτημα Hilink
1. Το Hilink καθιερώνει το 2007, ειδικεύεται σε αυτόν τον τομέα με γύρω από τη δέκα ετών εμπειρία.
2. «Η πίστωση είναι η βάση, η ποιότητα είναι η πρώτη», όλα τα προϊόντα μας είναι νέα, δεν χρησιμοποιούμε ποτέ τα μεταχειρισμένα συστατικά.
3. Τα προϊόντα μας είναι συμβατά με τη Cisco, Huawei, Ciena, H3C, HP, άκρο, χυτήριο, μπροκάρ, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, ιουνίπερος, Ruijie, Zyxel, κ.λπ.
4. Παρέχουμε 3 έτη εξουσιοδότησης για όλα τα προϊόντα μας από την ημερομηνία της αποστολής.
5. Τα όλα προϊόντα μας περνούν το CE, ROHS, FCC.
6. Παρέχουμε επίσης WDM DWDM CWDM τις οπτικές λύσεις.
FAQ
1. Μπορώ να έχω μια διαταγή δειγμάτων; Ποιο είναι MOQ σας;
Η διαταγή δειγμάτων υποστηρίζεται για τη δοκιμή της ποιότητας των αγαθών. 1 κομμάτι είναι το MOQ.
Τα μικτά δείγματα είναι αποδεκτά.
2. Ποια είναι η χρονική ανοχή;
1-3 ημέρες μετά από να λάβει την πληρωμή για τα κανονικά αγαθά εμείς που κρατάμε κανονικά στο απόθεμα
Για τη μεγάλη ποσότητα, θα πάρετε την υποστήριξη και τις λεπτομέρειες από τις πωλήσεις σας αντιπροσωπευτικές HilinkTech.
3. Ποιος είναι ο στέλνοντας τρόπος και πόσο καιρό είναι η περίοδος;
DHL, το UPS, η Fedex ή TNT θα ληφθούν σύμφωνα με την επιλογή σας. Η άφιξη διαρκεί κανονικά 3-5 ημέρες.
4. Ποια είναι η εξουσιοδότησή σας;
τριών ετών εξουσιοδότηση. Θα πάρετε την υποστήριξη, την αντικατάσταση ή την επιστροφή τεχνικής.
