Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
HILINK
Πιστοποίηση:
CE FCC RoHS
Αριθμό μοντέλου:
HL-qsfp-dd-zr-DCO

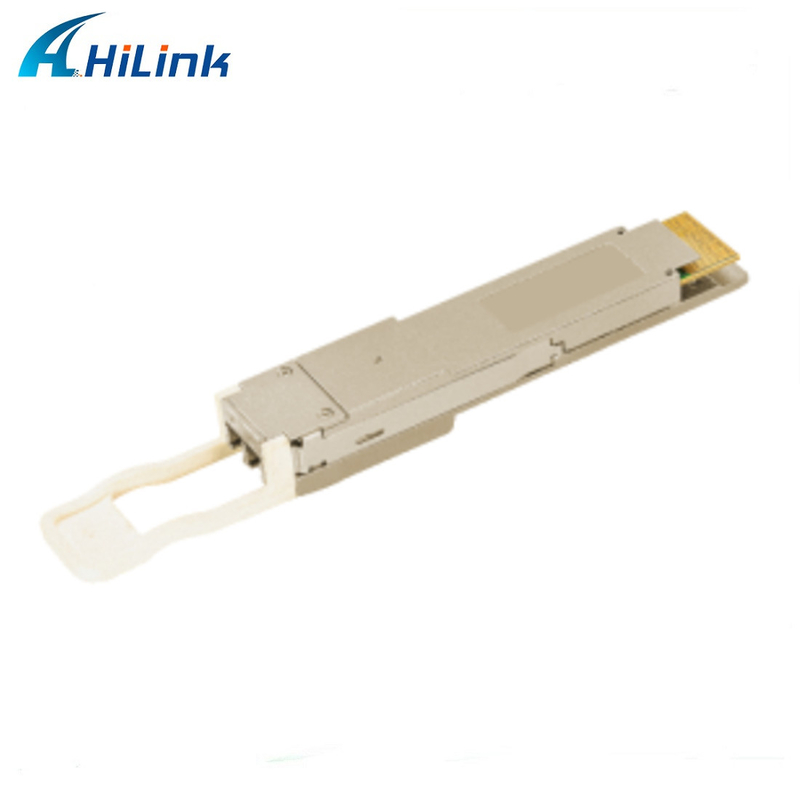

Συνεπές ZR 80~120KM ενότητας qsfp-dd ζωνών 75/100GHz 400G Γ για τις εφαρμογές DCI
Αυτό το προϊόν είναι μια συνεπής ενότητα, υποχωρητική με το OIF 400ZR MSA και τα πρότυπα qsfp-dd MSA, σχεδιάζονται για τις εφαρμογές DCI. Η ψηφιακή λειτουργία διαγνωστικών είναι διαθέσιμη μέσω μιας διεπαφής I2C, όπως διευκρινίζεται από το qsfp-dd MSA.
Το προϊόν είναι εναλλασσόμενο ρεύμα - ενώστε τη συνεπή οπτική ενότητα πλέγματος 75G/100 Ghz που συνδυάζει τη συνεπή λειτουργία DSP ASIC με το καλύτερο line-width εξαιρετικά-στενών κατηγορίας στα συντονίσιμα λέιζερ, τους διαμορφωτές υψηλής ταχύτητας και τους υψηλούς responsively συνεπείς δέκτες για να παραδώσει τη υψηλή επίδοση στα σχήματα διαμόρφωσης 400G 16QAM (baud 60G στο ποσοστό).
Χαρακτηριστικά γνωρίσματα
Οπτικά χαρακτηριστικά
| Παράμετρος | Λ. | Τύπος | Max | Μονάδα | Όροι |
|||
| Συσκευή αποστολής σημάτων | ||||||||
|
Φάσμα συχνότητας συσκευών αποστολής σημάτων |
191.3 |
193.7 |
196.1 |
THz |
TU-τ πλέγμα. Φάσμα συχνότητας πέρα από το οποίο οι προδιαγραφές κρατούν εκτός αν αναφέρεται διαφορετικά. Η συχνότητα καθορίζεται σε 193,7 THz για οι εφαρμογές συνδέσεων. |
|||
|
Σταθερότητα συχνότητας λέιζερ συσκευών αποστολής σημάτων |
-1.8 | 1.8 | Ghz |
Όφσετ από το καθορισμένο σημείο συχνότητας καναλιών. Ο δέκτης LO έχει την ίδια ακρίβεια συχνότητας. |
||||
|
Δύναμη παραγωγής συσκευών αποστολής σημάτων |
-10 | -6 | dBm |
Μετρημένος στον οπτικό συνδετήρα. |
||||
|
Δύναμη παραγωγής συσκευών αποστολής σημάτων με τα άτομα με ειδικές ανάγκες TX |
-20 | dBm |
Ανώτατη δύναμη παραγωγής με TX_DIS που βεβαιώνεται |
|||||
|
Δύναμη παραγωγής συσκευών αποστολής σημάτων κατά τη διάρκεια της μετατροπής μήκους κύματος |
|
-20 | dBm | |||||
|
Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
-20 | dBm |
Εξαρτώμενη δύναμη πόλωσης συσκευών αποστολής σημάτων |
|||||
|
Σημάνετε τη δυσαναλογία εύρους ΔΕΙΚΤΗ ΝΟΗΜΟΣΎΝΗΣ |
1 | DB | ||||||
|
Εξαρτώμενη δύναμη πόλωσης συσκευών αποστολής σημάτων |
1.5 | DB |
Διαφορά δύναμης μεταξύ της πόλωσης Χ και Υ |
|||||
| Δέκτης | ||||||||
|
Συχνότητα που αντισταθμίζεται μεταξύ RX και LO |
-3.6 | 3.6 | Ghz |
Σειρά αποκτήσεων |
||||
|
Σειρά δύναμης εισαγωγής |
-12 | 0 | dBm | |||||
|
Ευαισθησία εισαγωγής (ενισχυμένη εφαρμογή συνδέσεων) |
-12 | dBm | ||||||
|
Ευαισθησία εισαγωγής (η εφαρμογή συνδέσεων) |
-20 | dBm |
Για οι εφαρμογές συνδέσεων, η ελάχιστη δύναμη εισαγωγής είναι – ανοχή ≥ 20 dBm @receiver OSNR 34 DB. |
|||||
|
Ανοχή OSNR (ενισχυμένη εφαρμογή συνδέσεων) |
26 | dB/0.1nm | Η ανοχή OSNR παραπέμπεται σε ένα οπτικό εύρος ζώνης 0,1 NM @193.7 THz ή 12,5 Ghz. | |||||
|
Ανοχή OSNR (η εφαρμογή συνδέσεων) |
34 | dB/0.1nm |
Η ανοχή OSNR δεν μπορεί να είναι λιγότερο από 34 DB για οι εφαρμογές συνδέσεων. |
|||||
|
Οπτική επιστροφής απώλεια |
20 | DB |
Οπτικός συντελεστής ανάκλασης στην εισαγωγή συνδετήρων |
|||||
|
Ανοχή του CD |
2400 | ps/nm |
Ανοχή στη χρωματική διασπορά |
|||||
|
Οπτική ποινική ρήτρα δύναμης πορειών |
0,5 | DB |
Ανοχή ποινικής ρήτρας OSNR λόγω – interferometric λογομαχία 35 DB και χρωματική διασπορά 2400 ps/nm. |
|||||
|
Ανοχή PMD |
10 | CP |
Ανοχή σε PMD με ≤ ποινική ρήτρα 0,5 DB στην ευαισθησία OSNR. 10 CP PMD αντιστοιχούν σε ανώτατα 30 CP DGD και ανώτατων 500 ps2 SOPMD |
|||||
|
Ανοχή PDL (ενισχυμένη εφαρμογή συνδέσεων) |
3.5 | DB |
Ανοχή σε PDL με < 1=""> |
|||||
|
Ανοχή PDL (η εφαρμογή συνδέσεων) |
2.5 | DB |
Η ανοχή PDL είναι 2,5 DB μέσα η εφαρμογή συνδέσεων όταν η ποινική ρήτρα ευαισθησίας δεκτών OSNR είναι 0,8 DB. |
|||||
|
Ανοχή στην αλλαγή SOP |
50 |
krad/s |
Ανοχή στην αλλαγή SOP με ≤ ποινική ρήτρα 0,5 DB στην ευαισθησία OSNR. Μέτρηση σχετικά με την αναφορά με 10 CP PMD και 2,5 DB PDL και SOP < 1="" rad=""> |
|||||
|
Οπτική παροδική ανοχή δύναμης εισαγωγής |
±2 |
DB |
Ανοχή στην αλλαγή στη δύναμη εισαγωγής με ≤ ποινική ρήτρα 0,5 DB στην ευαισθησία OSNR. Η λαμβανόμενη δύναμη είναι μέσα – dBm 12 στο dBm 0. Χρόνοι ανόδου/πτώση της αλλαγής δύναμης που καθορίζονται από 20%-80% 50 µs ή πιό αργός. |
|||||
Εφαρμογές
Το κέντρο δεδομένων διασυνδέει
400G ενισχυμένο ZR σημείο για να δείξει τις συνδέσεις
400G ZR οι συνδέσεις
Συμβατότητα
Οπτική συμβατότητα πομποδεκτών 100% Hilink: Cisco, Huawei, Ciena, H3C, HP, άκρο, χυτήριο, μπροκάρ, δ-σύνδεση, Alcatel, Mikrotik, Finisar, Netgear, Nortel, ιουνίπερος, Ruijie, Zyxel, κ.λπ.
Φωτογραφίες λεπτομερειών
Πλεονέκτημα Hilink
1. Το Hilink καθιερώνει το 2007, ειδικεύεται σε αυτόν τον τομέα με γύρω από τη δέκα ετών εμπειρία.
2. «Η πίστωση είναι η βάση, η ποιότητα είναι η πρώτη», όλα τα προϊόντα μας είναι νέα, δεν χρησιμοποιούμε ποτέ τα μεταχειρισμένα συστατικά.
3. Τα προϊόντα μας είναι συμβατά με τη Cisco, Huawei, Ciena, H3C, HP, άκρο, χυτήριο, μπροκάρ, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, ιουνίπερος, Ruijie, Zyxel, κ.λπ.
4. Παρέχουμε 3 έτη εξουσιοδότησης για όλα τα προϊόντα μας από την ημερομηνία της αποστολής.
5. Τα όλα προϊόντα μας περνούν το CE, ROHS, FCC.
6. Παρέχουμε επίσης WDM DWDM CWDM τις οπτικές λύσεις.
