10GBASE SFP Transceiver 60KM BIDI SFP+ SMF 1270nm/1330nm DOM LC Οπτική Ενότητα
Γενικά
ΗΕπικαιροποιημένα συστήματαΗ σειρά μονοδιάταξης δέκτη είναι μικρός συντελεστής φόρμας pluggable μονάδα για διπλή οπτική επικοινωνία δεδομένων όπως η 10GBASE-LR/LW που ορίζεται από το IEEE 802.3ae. με τη σύνδεση SFP+ 20 πινών για να επιτρέπεται η δυνατότητα καυτής πρίζας.
ΗΕπικαιροποιημένα συστήματαη μονάδα έχει σχεδιαστεί για μονοδιαχείριση ινών και λειτουργεί σε ονομαστική μήκος κύματος 1270nm·CBP-32192-L6Γη μονάδα έχει σχεδιαστεί για μονοδιαχείριση ινών και Το τμήμα του πομπού χρησιμοποιεί ένα πολλαπλό κβαντικό πηγάδι. DFB, η οποία είναι συμμορφούμενη με λέιζερ κλάσης 1 σύμφωνα με το Διεθνές Πρότυπο Ασφάλειας IEC-60825.
Το τμήμα του δέκτη χρησιμοποιεί ενσωματωμένο προενισχυτή ανιχνευτή InGaAs (IDP) τοποθετημένο σε οπτικό επικεφαλίδα και περιοριστικό διαδίκτυο μετά τον ενισχυτή.
Χαρακτηριστικά
Σύνδεσμος LC Simplex Διοικητικός SFP+ οπτικός δέκτης
Συμμόρφωση με τις SFF-8431, SFF-8432 και IEE802.3ae
Μέχρι 60 χλμ. σε SMF 9/125um
Δύο τύποι:
Α: 1270nm DFB Λαζερικός πομπός, 1330nm δέκτης
B.1330nm DFB Λαζερικός πομπός, 1270nm δέκτης
Η ψηφιακή διάγνωση συμμορφώνεται με την SFF-8472
Θερμοκρασία χειρουργικής αίθουσας 0oC ~ +70oC
Συμμόρφωση με το RoHS6 (χωρίς μόλυβδο)
Εφαρμογή
10GBASE-LR σε 10,3125Gbps
10GBASE-LW σε 9,953Gbps
Άλλοι οπτικοί σύνδεσμοι
Πληροφοριακοί υπολογιστές
| 10G SFP BiDi |
SFP+ BiDi 1270 20 χλμ. |
SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20 χλμ. |
SFP+ BiDi 20km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 40 χλμ. |
SFP+ BiDi 40km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 40 χλμ. |
SFP+ BiDi 20km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 60 χλμ. |
SFP+ BiDi 60km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 60 χλμ. |
SFP+ BiDi 60km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1490 80 χλμ. |
SFP+ BiDi 80km Tx1490nm/Rx1550nm LC |
| SFP+ BiDi 1550 80 χλμ. |
SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

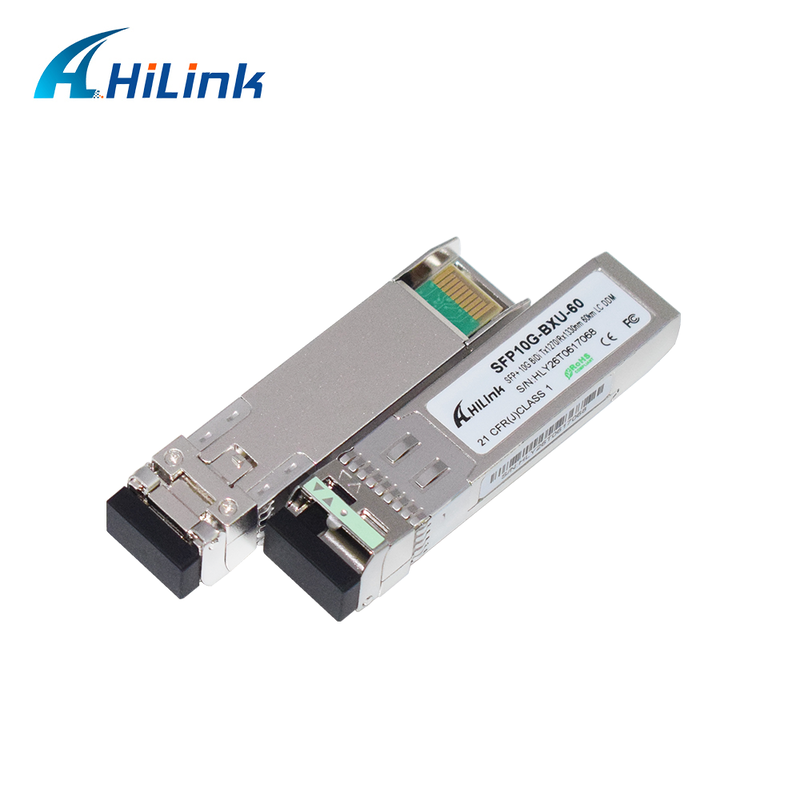

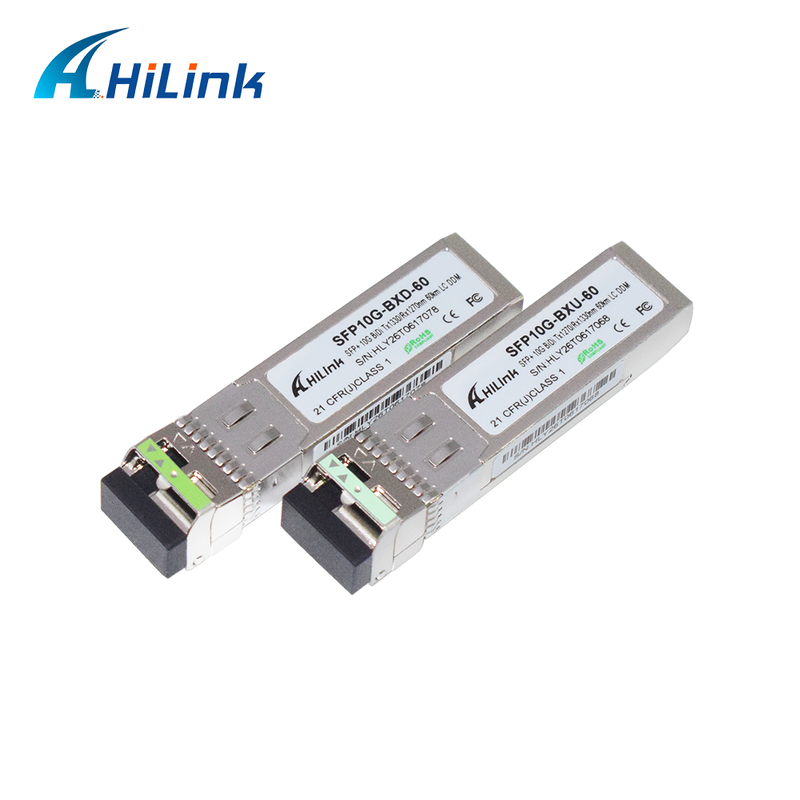

Εικόνα προϊόντος
ΟΟπτικά χαρακτηριστικά(ΤΟΠ ((Γ)= 0 έως 70°C, ΤΟΠ (Ι)=-40να80°C, VCC= 3,13 έως 3,47 V)
|
Παράμετρος
|
Σύμβολο
|
- Μίνι.
|
Τυπικό
|
Μαξ
|
Μονάδα
|
Δικαστής.
|
|
Μεταδότης
|
|
Οπτικό μήκος κύματος
|
λΓ
|
1260
|
1270
|
1280
|
nm
|
|
|
Αναλογία καταστολής πλευρικής λειτουργίας
|
SMSR
|
30
|
|
|
dB
|
|
|
Φασματικό πλάτος ((-20dB)
|
Δλ
|
|
|
1
|
nm
|
|
|
Μέση ισχύς εξόδου
|
ΠΟπ
|
+ 1
|
|
+5
|
dBm
|
1,2
|
|
Ποσοστό εξαφάνισης
|
Επείγοντα
|
3.5
|
|
|
dB
|
|
|
Μάσκα ματιών
|
|
Συμμόρφωση με την IEEE 802.3
|
|
Αποδέκτης
|
|
Μέση ισχύς δέκτη
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Υπερφόρτωση του δέκτη
|
ΠΕπικαιροποίηση
|
|
|
+0.5
|
dBm
|
|
|
Κέντρο μήκους κύματος
|
λC
|
1320
|
|
1340
|
nm
|
|
|
Δαπάνες
|
ΔΕΣD
|
|
|
-22
|
dBm
|
|
|
Δικαιολογημένη ζημία
|
ΔΕΣΑ
|
-35
|
|
|
dBm
|
|
|
Υστερέση LOS
|
|
0.5
|
|
|
dB
|
|
|
Παράμετρος
|
Σύμβολο
|
- Μίνι.
|
Τυπικό
|
Μαξ
|
Μονάδα
|
Δικαστής.
|
|
Μεταδότης
|
|
Οπτικό μήκος κύματος
|
λΓ
|
1320
|
1330
|
1340
|
nm
|
|
|
Αναλογία καταστολής πλευρικής λειτουργίας
|
SMSR
|
30
|
|
|
dB
|
|
|
Φασματικό πλάτος ((-20dB)
|
Δλ
|
|
|
1
|
nm
|
|
|
Μέση ισχύς εξόδου
|
ΠΟπ
|
+ 1
|
|
+5
|
dBm
|
1,2
|
|
Ποσοστό εξαφάνισης
|
Επείγοντα
|
3.5
|
|
|
dB
|
|
|
Μάσκα ματιών
|
|
Συμμόρφωση με την IEEE 802.3
|
|
Αποδέκτης
|
|
Μέση ισχύς δέκτη
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Υπερφόρτωση του δέκτη
|
ΠΕπικαιροποίηση
|
|
|
+0.5
|
dBm
|
|
|
Κέντρο μήκους κύματος
|
λC
|
1260
|
|
1270
|
nm
|
|
|
Δαπάνες
|
ΔΕΣD
|
|
|
-22
|
dBm
|
|
|
Δικαιολογημένη ζημία
|
ΔΕΣΑ
|
-35
|
|
|
dBm
|
|
|
Υστερέση LOS
|
|
0.5
|
|
|
dB
|
|
Σημειώσεις:
1Η έξοδος είναι συνδεδεμένη σε SMF 9/125um.
2Η μέση ισχύς δέκτη (Min) είναι ενημερωτική και δεν είναι ο κύριος δείκτης της ισχύος του σήματος.
3Μετρώνται με PRBS231-1πρότυπο δοκιμής @10.3125Gbps, BER10-12
Μέγεθος συσκευασίας
Συμφωνία
Cisco, Huawei, MikroTik, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Enterasys, Netgear, Juniper, Ruijie, Zyxel, κλπ.
